1 特性
- 5962-10221：
- 耐輻射高達 100krad (Si) TID
- 無低劑量率輻射損傷增強 (ELDRS) 100 krad (Si) – 10mrad(Si)/s
- 單粒子鎖定 (SEL) 對于
LET 的抗擾度 = 75MeV-cm2/mg - SEB 和 SEGR 抗擾度可達到 75MeV-cm2/mg，提供 SOA 曲線
- 提供 SET/SEFI 橫截面圖
- 峰值效率：96.6% (VO = 3.3V)
- 集成了 58mΩ/50mΩ MOSFET
- 電源軌：3 至 7V（輸入電壓）
- 6A 最大輸出電流
- 靈活的開關頻率選項：
- 100kHz 至 1MHz 可調內部振蕩器
- 外部同步功能的頻率范圍：100kHz 至 1MHz
- 可針對主/從應用將同步引腳配置為 500kHz
- 0.804V ±1.5% 的電壓基準過熱、輻射以及線路和負載調節
- 單調啟動至預偏置輸出
- 通過外部電容器進行可調節的軟啟動
- 用于電源定序的輸入使能和電源正常輸出
- 針對欠壓和過壓問題的電源正常輸出監控
- 可調節輸入欠壓鎖定 (UVLO)
- 20 引腳超小型耐熱增強型陶瓷扁平封裝 (HKH)，適用于太空 應用

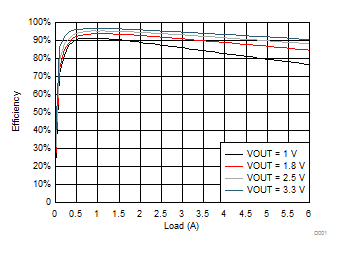

VIN = PVIN = 5V 條件下的效率
