1 特性

• 集成單通道負載開關
• VBIAS 電壓范圍：2.5V 至 5.5V
• VIN 電壓范圍：0.6V 至 V_BIAS
• 導通電阻
  • R_ON = 3.9mΩ（V_IN = 5V
    (V_BIAS = 5V) 時的典型值）
  • R_ON = 3.9mΩ（V_IN = 3.3V
    (V_BIAS = 3.3V) 時的典型值）
• 10A 最大連續開關電流
• 靜態電流
  • I_Q,VBIAS = 63µA（V_BIAS = 5V 時）
• 關斷電流
  • I_SD,VBIAS = 5.5µA（V_BIAS = 5V 時）
  • I_SD,VIN = 4nA（V_BIAS = 5V、V_IN = 5V 時）
• 可通過 CT 調節的受控轉換率
• 電源正常 (PG) 指示器
• 快速輸出放電 (QOD)（僅限 TPS22990）
• 帶散熱焊盤的 10 引腳 3mm × 2mm SON 封裝
• 根據 JESD 22 測試得出的靜電放電 (ESD) 性能
  • 2kV 人體放電模式 (HBM) 和 1kV 器件充電模型 (CDM)

2 應用

• 筆記本、Chromebooks 和平板電腦
• 臺式機和工業 PC
• 固態硬盤 (SSD)
• 服務器
• 電信系統

3 說明

TPS22990 產品系列由兩款器件組成：TPS22990 和 TPS22990N。這兩款器件都是 3.9mΩ 單通道負載開關，不但可以調節接通時間，而且還集成有 PG 指示器。

該系列器件包含一個可在 0.6V 至 5.5V 輸入電壓范圍內運行的 N 溝道 MOSFET，最高可支持
10A 持續電流。寬輸入電壓范圍及高電流能力使得該系列器件適用于多種設計與終端設備。3.9mΩ 的導通電阻能夠?qū)⒇?fù)載開關兩端的壓降和負載開關的功耗降到最低。

器件的可控上升時間可大幅降低大容量負載電容所產生的浪涌電流，從而降低或消除電源壓降。該器件可通過 CT 調節轉換率，從而在設計中靈活權衡浪涌電流和上電時序要求。集成的 PG 指示器會將負載開關的狀態通知給系統，從而實現無縫電源排序。

TPS22990 具有一個可選的 218Ω 片上電阻。當開關被禁用時，可通過該電阻使輸出快速放電，從而避免因電源浮動而導致下游負載出現未知狀態。

TPS22990 采用小型、節省空間的
10 引腳 3mm × 2mm SON 封裝，此類封裝集成有散熱焊盤，支持較高功耗。該器件在自然通風環境下的額定運行溫度范圍為 –40°C 至 +105°C。

1. 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

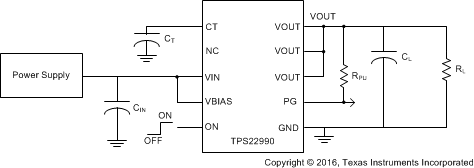

典型應用

導通電阻與輸入電壓間的關系

V_BIAS = 5V，I_OUT = –200mA
