ZHCSEN2A November 2015 – February 2016 TPD4E02B04
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3
Feature Description
- 7.3.1 IEC 61000-4-2 ESD Protection
- 7.3.2 IEC 61000-4-4 EFT Protection
- 7.3.3 IEC 61000-4-5 Surge Protection
- 7.3.4 IO Capacitance
- 7.3.5 DC Breakdown Voltage
- 7.3.6 Ultra Low Leakage Current
- 7.3.7 Low ESD Clamping Voltage
- 7.3.8 Supports High Speed Interfaces
- 7.3.9 Industrial Temperature Range
- 7.3.10 Easy Flow-Through Routing Package
- 7.4 Device Functional Modes
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DQA|10
散熱焊盤機械數據 (封裝 | 引腳)
- DQA|10
訂購信息
1 特性
- IEC 61000-4-2 4 級靜電放電 (ESD) 保護
- ±12kV 接觸放電
- ±15kV 氣隙放電
- IEC 61000-4-4 瞬態放電 (EFT) 保護
- 80A (5/50ns)
- IEC 61000-4-5 浪涌保護
- 2A (8/20µs)
- IO 電容：0.27pF（典型值）、0.37pF（最大值）
- 直流擊穿電壓：5.5V（最小值）
- 超低泄漏電流：10nA（最大值）
- 低靜電放電 (ESD) 鉗位電壓：5A 傳輸線路脈沖 (TLP) 時為 8.8V
- 支持速率高達 10Gbps 的高速接口
- 工業溫度范圍：–40°C 至 125°C
- 簡易直通布線封裝
2 應用
- 終端設備
- 便攜式計算機和臺式機
- 機頂盒
- 電視和監視器
- 手機和平板電腦
- 數字視頻錄像機 (DVR) 和網絡視頻錄像機 (NVR)
- 接口
- USB Type-C
- USB 3.1 第 2 代
- 高清多媒體接口 (HDMI) 2.0/1.4
- USB 3.0
- DisplayPort 1.3
- PCI Express 3.0
3 說明
TPD4E02B04 是一款雙向瞬態電壓抑制器 (TVS) ESD 保護二極管陣列，用于為 USB Type-C 和 HDMI 2.0 電路提供保護。TPD4E02B04 的額定 ESD 沖擊消散值等于 IEC 61000-4-2（4 級）國際標準中規定的最高水平。
該器件 的每條 通道具有一個 0.27pF IO 電容，適用于保護速率高達 10Gbps 的高速接口（例如 USB 3.1 第 2 代）。低動態電阻和低鉗位電壓可針對瞬變事件提供系統級保護。
TPD4E02B04 采用符合工業標準的 USON-10 (DQA) 封裝。該封裝 采用 直通布線，其引腳間距為 0.5mm，能夠簡化應用實現并縮短設計時間。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPD4E02B04 | USON (10) | 2.50mm x 1.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

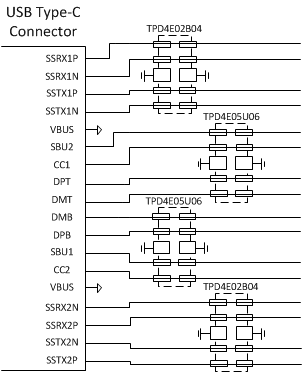

典型應用電路原理圖
