ZHCSBY0A December 2013 – November 2015 TLV3691
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
2 應用
- 過壓和欠壓檢測
- 窗口比較器
- 過流檢測
- 零交叉檢測
- 系統監控：
- 智能電話
- 平板電腦
- 工業傳感器
- 便攜式醫療設備
3 說明
此 TLV3691提供寬電源電壓范圍、低至 150nA（最大值）的靜態電流和軌到軌輸入。所有這些 具有 搭配行業標準的超小型封裝，使得這款器件成為便攜式電子和工業系統中 低壓和低功耗 應用的理想選擇。
單通道、低功耗、寬電源和溫度范圍使得這款器件能夠靈活處理從消費類到工業類的幾乎全部應用。TLV3691 采用 SC70-5 和 1mm × 1mm DFN-6 封裝。這款器件可在 -40°C 至 125°C 的擴展工業溫度范圍內運行。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TLV3691 | SC70 (5) | 1.25mm × 2.00mm |
| X2SON (6) | 1.00mm x 1.00mm |
- 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

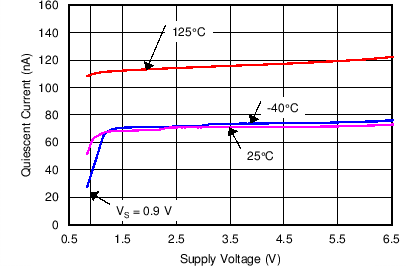

毫微功耗運行
