ZHCY209 June 2024 DRV7308
在電機驅動器中使用 GaN 時的設計注意事項
設計人員通常必須考慮 dv/dt 對電機絕緣、軸承壽命、電磁干擾 (EMI) 和可靠性的影響。
DRV7308 包含一個集成前置驅動器壓擺率控制電路，此電路控制相位節點上的 dv/dt。可以將壓擺率設置控制在 5V/ns 以下，并在電機繞組絕緣和開關損耗優化之間權衡配置壓擺率。DRV7308 的較低壓擺率設置涵蓋了現有 IGBT 提供的范圍，而較高的壓擺率有助于將開關損耗保持在低得多的值。
圖 4 和圖 5 展示了 DRV7308 在 1A 負載、300V、10V/ns 壓擺率設置和 2m 電機電纜條件下的相位節點開關電壓。具有較低寄生效應的 GaN FET 零反向恢復和前置驅動器壓擺率控制有助于實現干凈的電壓開關波形。
圖 4 使用 2m 電纜和風扇電機時的相節點電壓上升壓擺率。

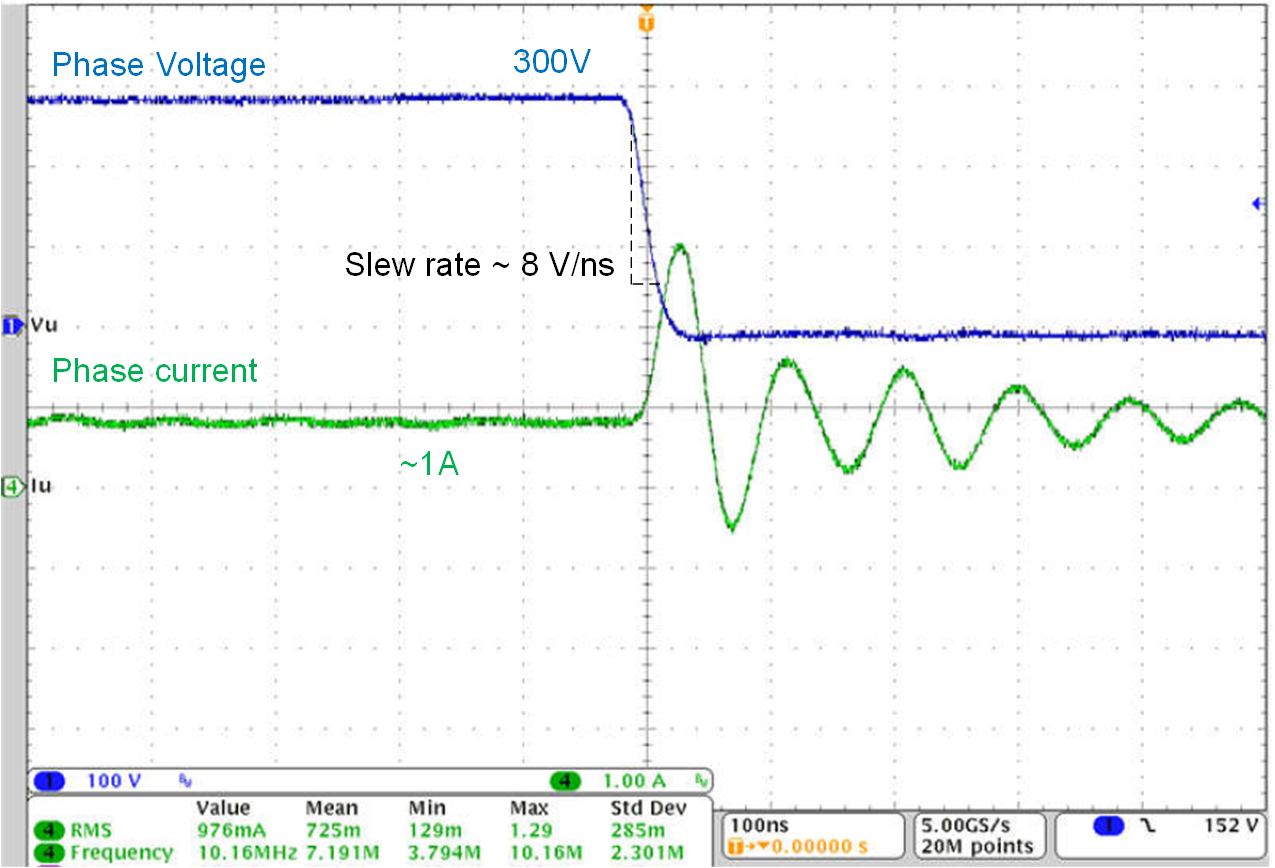

圖 5 使用 2m 電纜和風扇電機時的相節點電壓下降壓擺率。
