3.2 PCB 布局
UCC35131EVM-118 采用四層 FR4 PCB 設計，所有四層均敷有 2 盎司銅。EVM PCB 展示了接地層和包覆拼接過孔在屏蔽和改善 EMI 性能方面的重要用途。對于汽車牽引逆變器等更高密度的 PCB，PCB 可以包含幾個額外的信號層，也可以盡可能采用類似的設計方法。

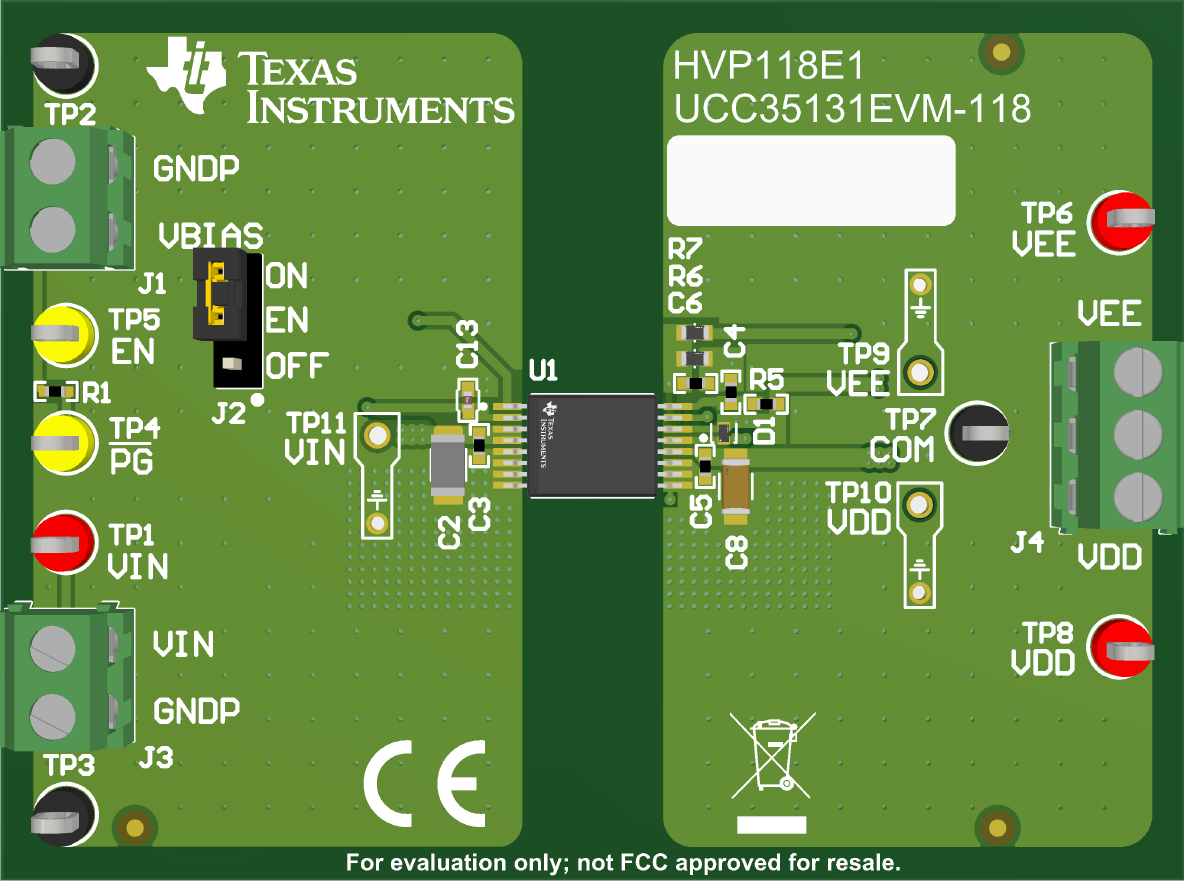

圖 3-2 經全面組裝的 3D 頂視圖

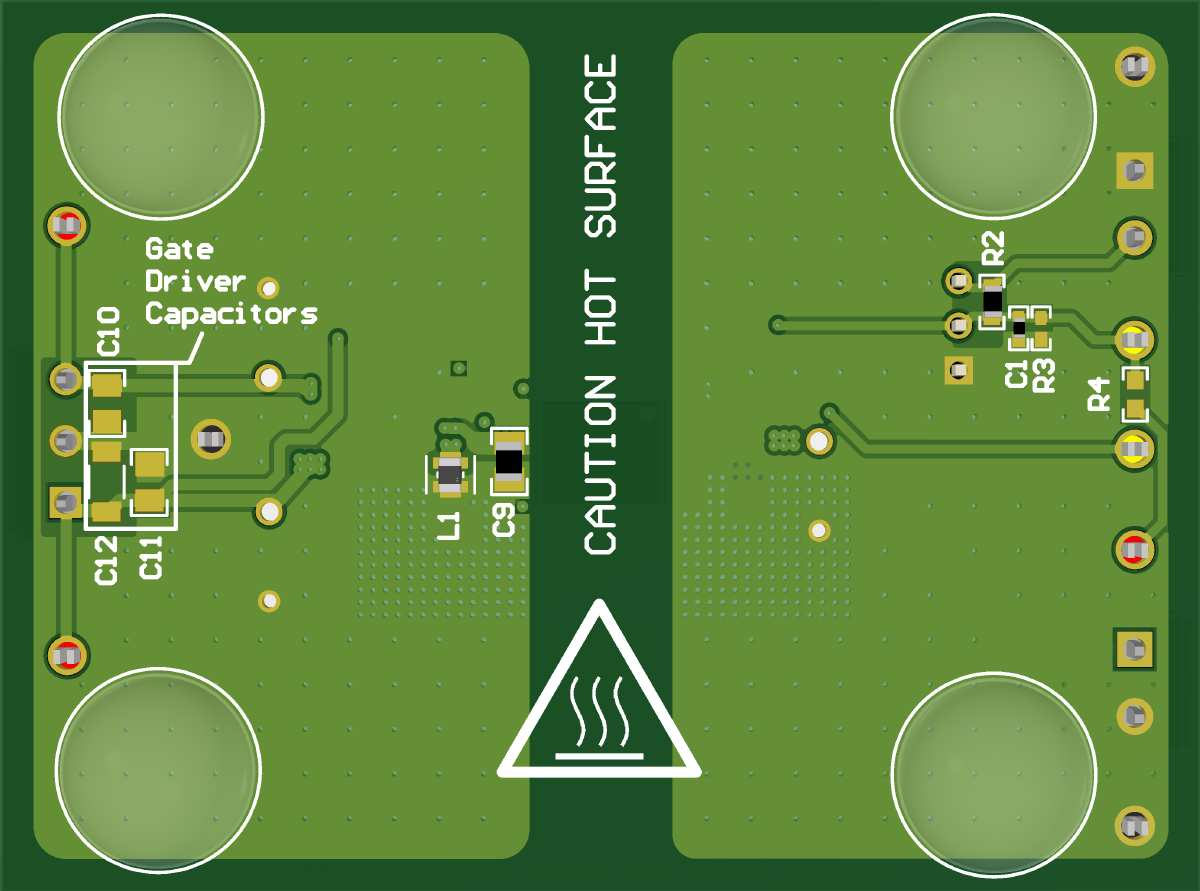

圖 3-3 經全面組裝的 3D 底視圖

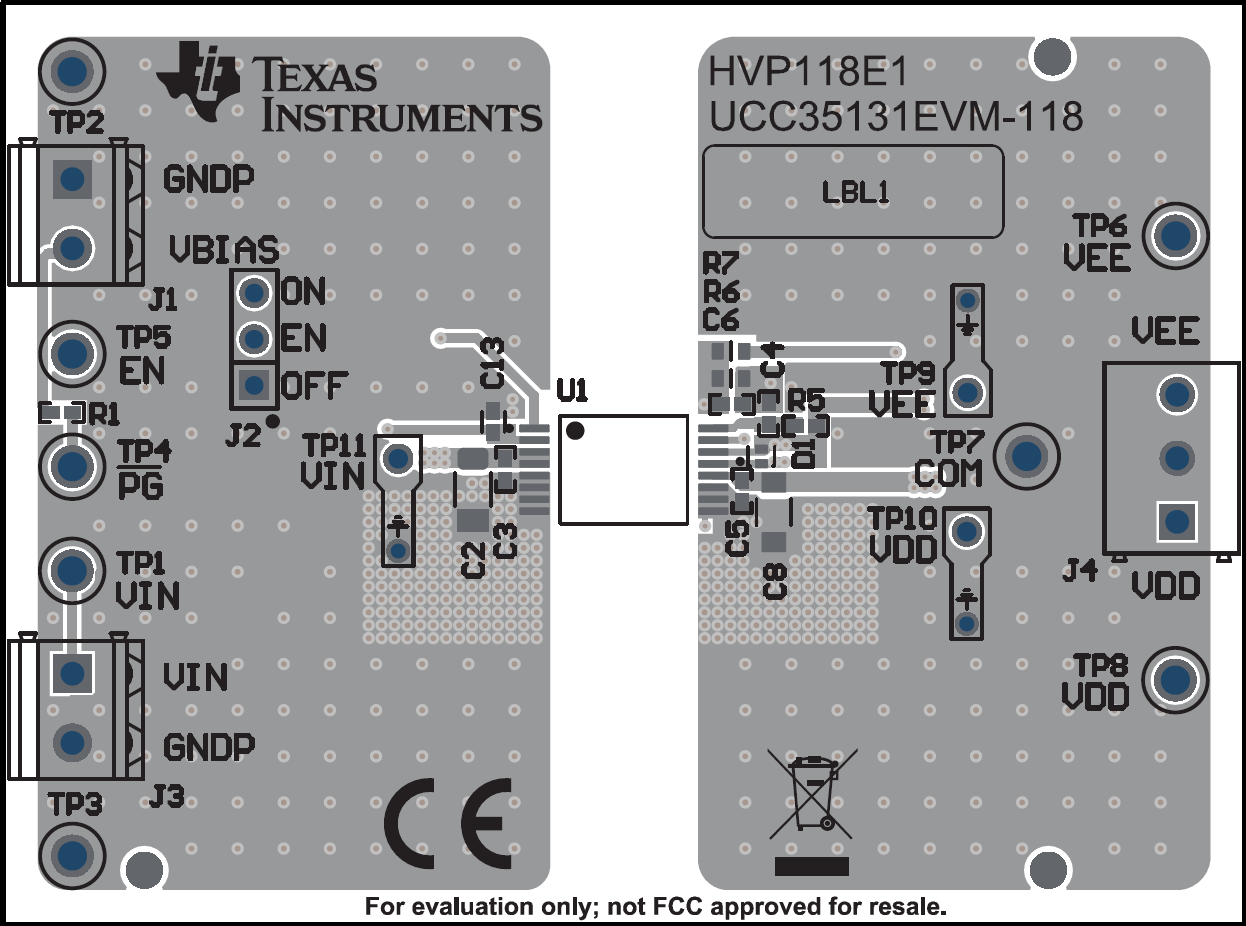

圖 3-4 PCB 頂層，組裝

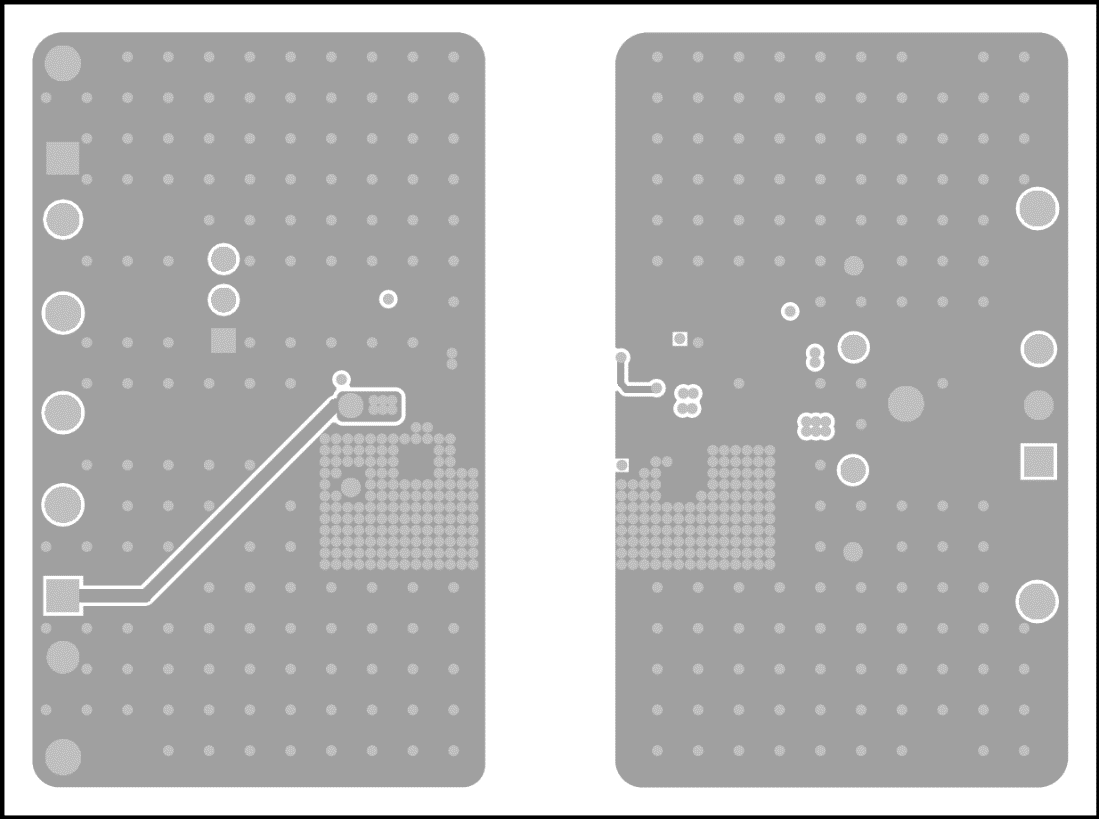

圖 3-5 接地層 2
圖 3-6 接地層 3

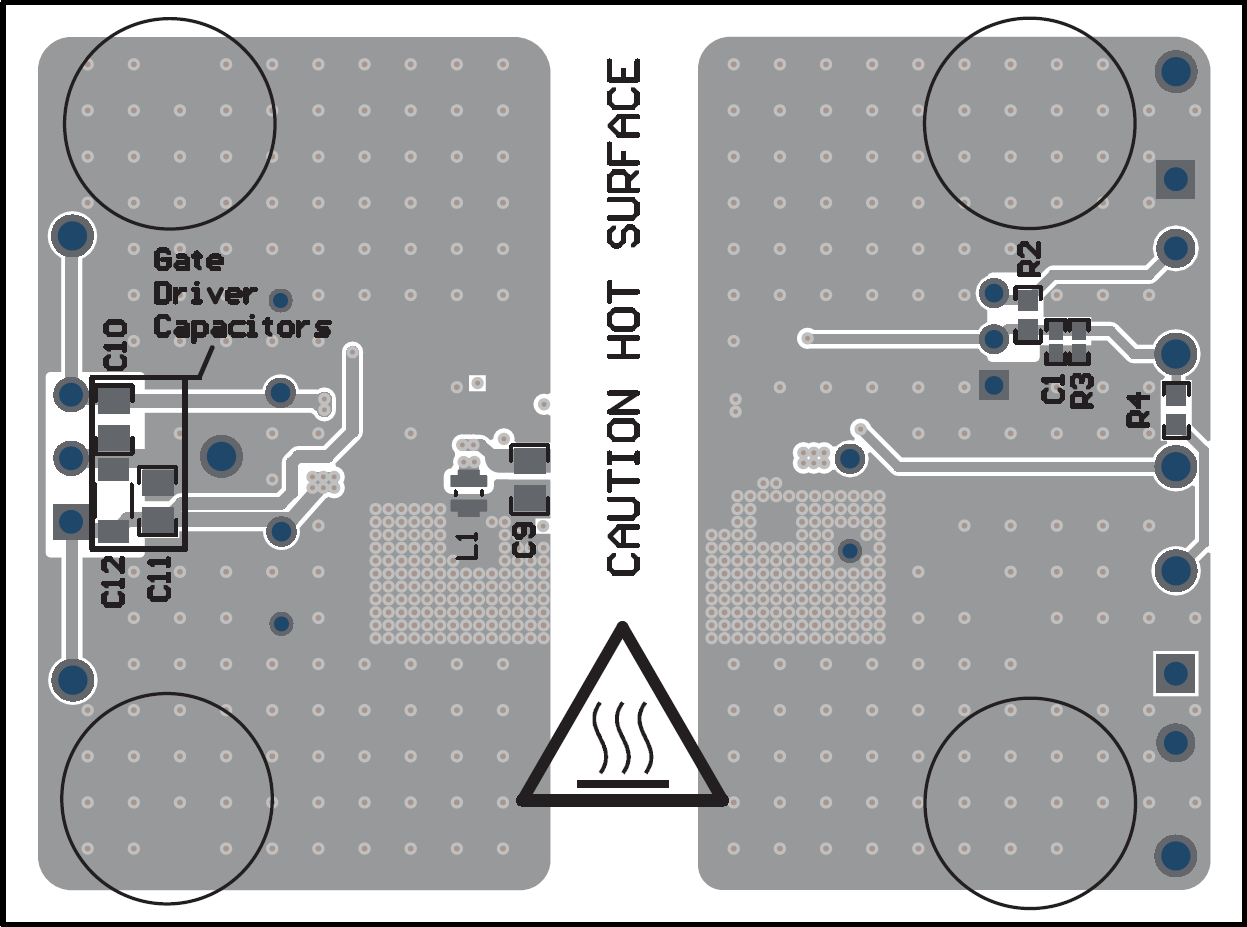

圖 3-7 PCB 底層，組裝（鏡像視圖）
