ZHCUDD0A May 2022 – October 2025 DLP5532-Q1
DLP5532PROJHBQ1EVM 評估模塊 (EVM) 是一款汽車投影儀,旨在支持高亮度透明窗口顯示應用,例如廣告以及車輛與車輛、車輛與行人通信。DLP5532PROJQ1EVM 提供配備光學元件和 LED 光源且投影距離可調節的高性能投影儀解決方案,可支持概念驗證演示并縮短開發周期。該 EVM 包含一個完整的電子子系統,專用于控制 DLP5532-Q1 芯片組。DLP5532-Q1 芯片組由 DLP5532-Q1、DLPC230-Q1 和 TPS99000-Q1 組成。該投影儀采用緊湊型封裝,可實現具有 600 流明的光通量輸出和 600:1 對比度的高亮度顯示。隨著 LED 驅動器板的進一步發展(包括每通道更高的 LED 電流支持以及穩健的熱設計),該投影引擎可以提供超過 1000 流明的亮度。該投影透鏡具有 1.8 的投射比、100% 偏移和 450mm 至 1000mm 的可調焦距。
DLP5532PROJHBQ1EVM 并非生產設計。其僅用于評估目的。

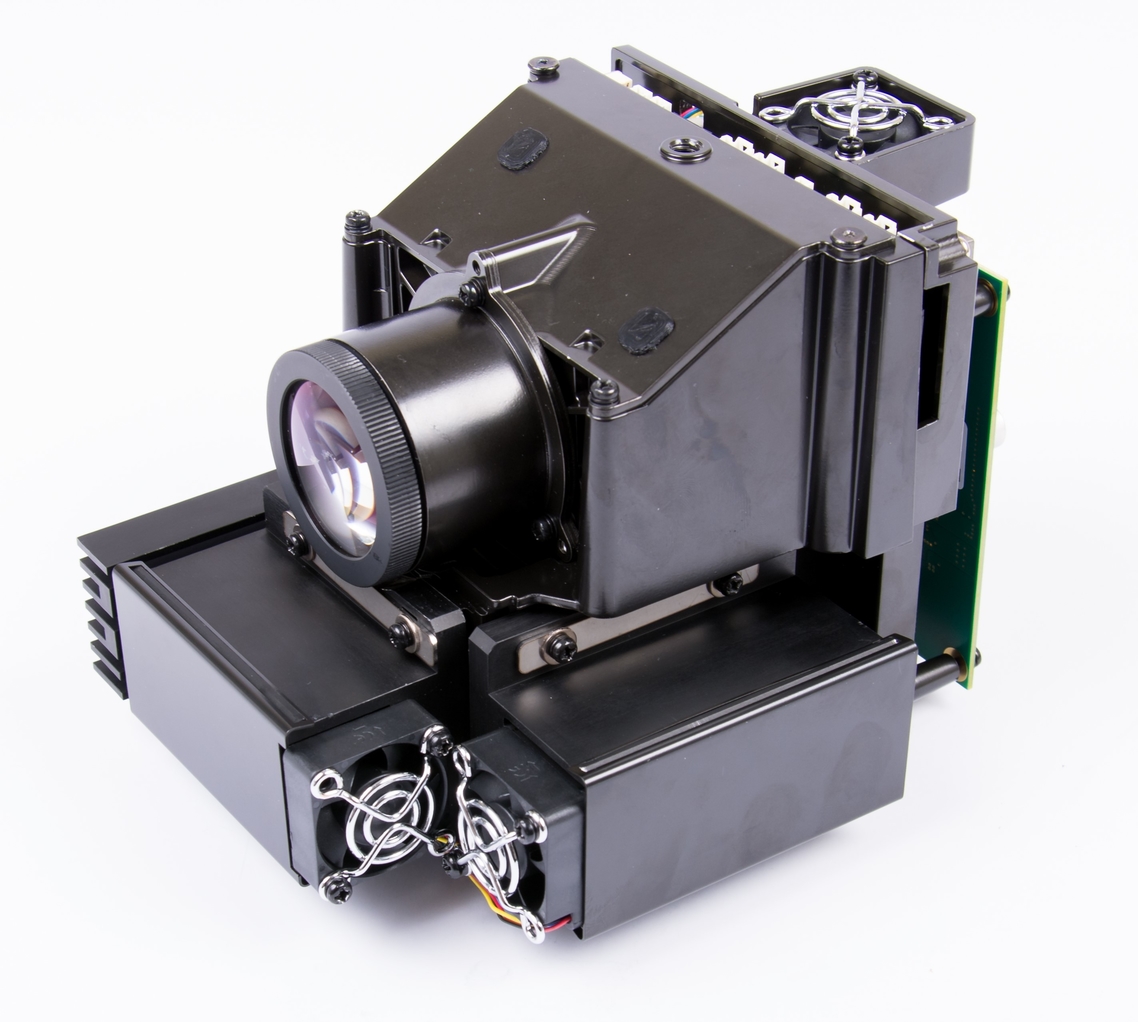

圖 1-1 DLP5532PROJHBQ1EVM![]() |
此設計采用了 HDMI? 技術。 |
