1.1.1 控制器 PCB
圖 1-1 中顯示的控制器 PCB 包括 DLP5532-Q1 DMD、DLPC230-Q1 DMD 控制器和 TPS99000-Q1。該控制器 PCB 支持來自 HDMI 或 OpenLDI 接口的視頻輸入，并提供格式化和控制功能，以在 DLP5532-Q1 DMD 上顯示視頻。可通過 SPI 或 I2C 接口控制該 EVM。SPI 或 I2C 接口也可用于對存儲 DLPC230-Q1 軟件和配置的串行閃存重新編程。提供的第二個可選的 SPI 端口用于監控 TPS99000-Q1。該 EVM 具有一個外部光電二極管輸入，用于在整個調光范圍內控制白點和亮度。還提供了可選的第二個光電二極管輸入。該 EVM 包括一個排線接口，用于控制和監測照明驅動器 PCB。它還為紅色、綠色和藍色照明器 PCB 提供了可選的熱敏電阻接口，可用于監測照明器的溫度。

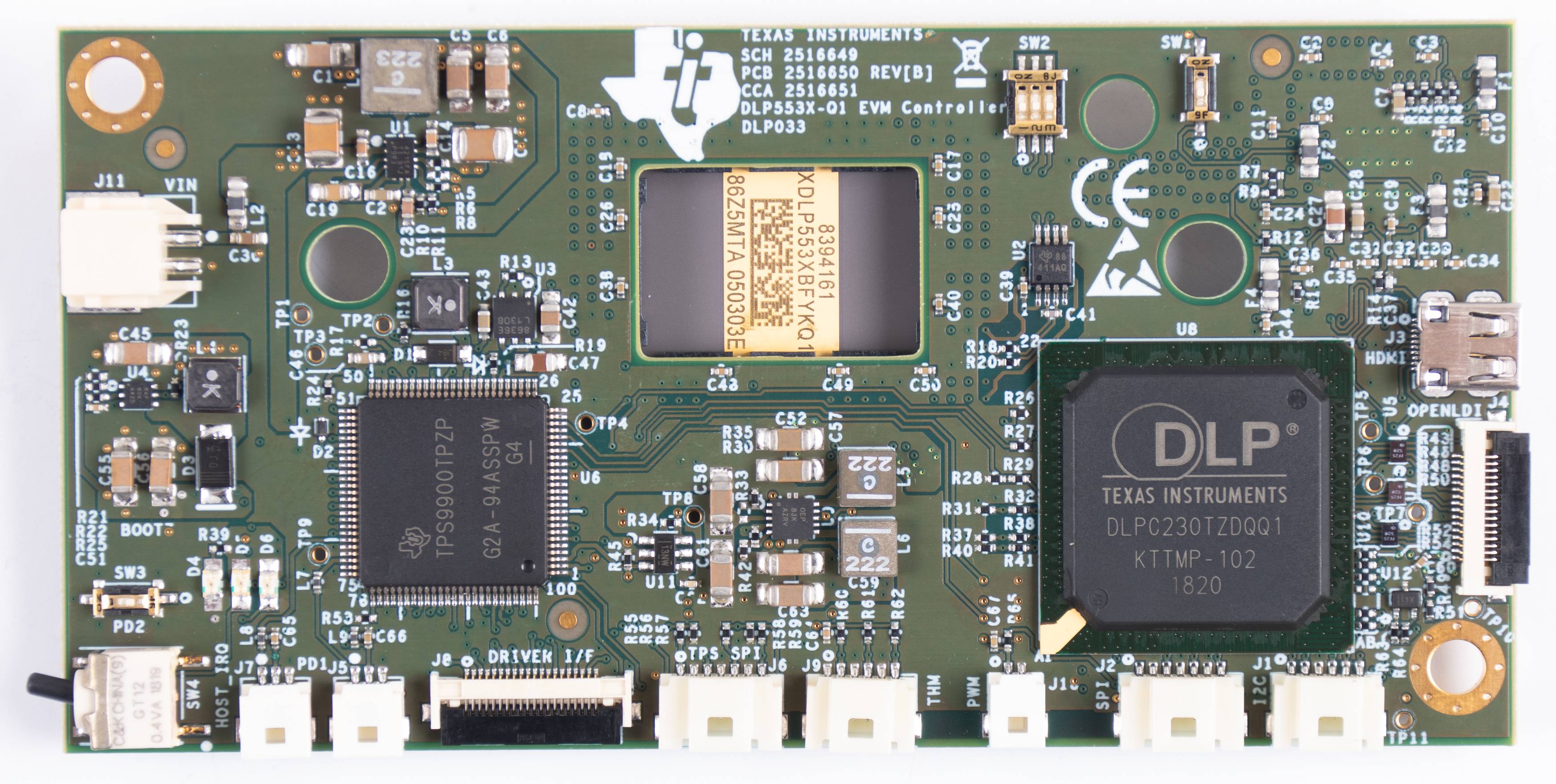

圖 1-1 DLP5532PROJHBQ1EVM 控制器 PCB控制器 PCB 包含表 1-1 中列出的端口。表 1-2 中列出了指示燈 LED。
表 1-1 控制器 PCB 端口
| 原理圖參考 | 功能 |
|---|---|
| J1 | 主機 I2C、PROJ_ON、HOLD_BOOT、HOST_IRQ |
| J2 | 主機 SPI |
| J3 | Micro HDMI |
| J4 | OpenLDI（排線連接器） |
| J5 | 光電二極管 1 |
| J6 | TPS99000-Q1 SPI 調試 |
| J7 | 光電二極管 2 |
| J8 | HUD 驅動器接口 |
| J9 | LED 熱敏電阻 |
| J10 | 風扇 PWM 輸出 |
| J11 | 格式化板控制器電源 |
表 1-2 控制器 LED 指示燈
| 原理圖參考 | 功能 |
|---|---|
| D4（綠色） | 控制器的輸入電源（來自照明驅動器） 關閉：未連接電源 開啟：已連接電源 |
| D5（綠色） | PROJ_ON 關閉：系統關閉 開啟：系統開啟 |
| D6（紅色） | HOST_IRQ 關閉：未將中斷置為有效 開啟：中斷已被置為有效 |
表 1-3 中列出了控制器 PCB 開關。SW4 是 PROJ_ON 的撥動開關，用于開啟和關閉電子產品。請注意，當 PROJ_ON 處于關閉位置時，電路板的某些器件仍然通電。SW1、SW2 和 SW3 是 DIP 開關，用于控制 DLPC230-Q1 在結束復位后讀取的配置信號狀態。這些開關必須根據所需的配置選項進行設置。
表 1-3 控制器 PCB 開關
| 原理圖編號/ 信號編號 | 功能 |
|---|---|
| SW1 (1) | 展頻啟用 關閉：禁用 開啟：啟用 |
| SW2 (1) | 主機端口校驗和選擇 關閉：CRC 開啟：校驗和 |
| SW2 (2) | 主機接口選擇 關閉：主機 SPI 開啟：主機 I2C |
| SW2 (3) | 主機 SPI 模式 關閉：模式 0 或 3 開啟：模式 1 或 2 |
| SW3 | 在引導時停止 關閉：在引導時不停止（繼續轉到主應用程序） 開啟：在引導時停止 |
| SW4 | PROJ_ON 關閉：關閉系統 開啟：開啟系統 開啟狀態朝向電路板外邊緣 (圖 1-1) |
