圖 1-2 中顯示的照明驅動器 PCB 由控制器 PCB 通過排線進行控制和監測。電力可從臺式電源輸入到照明驅動器。照明驅動器提供反向偏置保護并通過單獨的電纜為控制器 PCB 供電。在進入照明驅動器電路之前，照明驅動器 PCB將輸入電源調節至 17V。照明驅動器具有適合紅色、綠色和藍色照明器的輸出。這些照明器通常是 LED，但也可以使用其他照明器。與控制器 PCB 配合使用時，照明器旨在按順序發出脈沖并與 DMD 微鏡的運行同步。有關該 EVM 的輸入和輸出規格，請參閱電氣規格。根據工作條件，PCB 的某些器件和表面可能會很熱。

警告：

表面高溫。接觸可致燙傷。請勿觸摸！

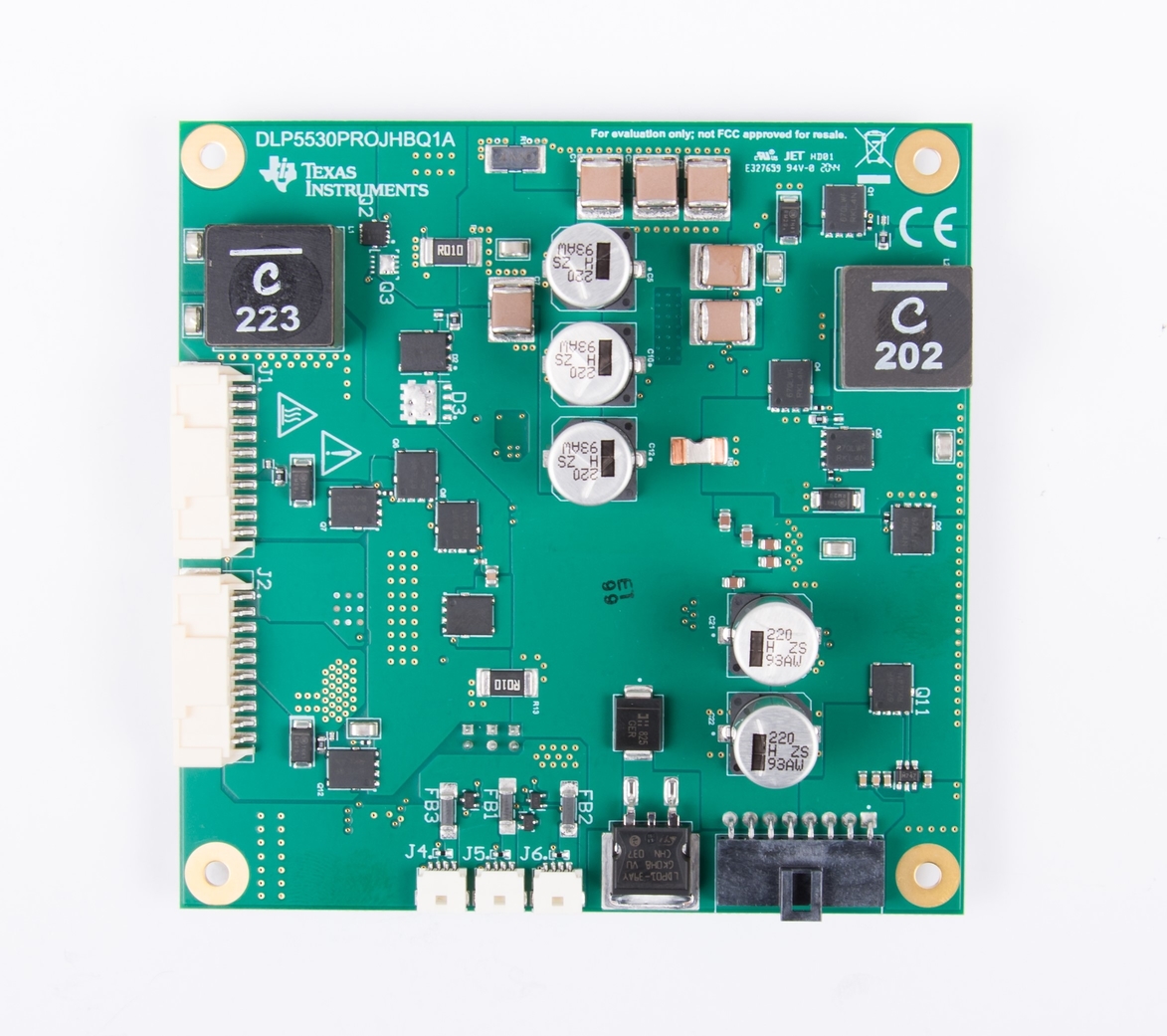

圖 1-2 DLP5532PROJHBQ1EVM 照明驅動器 PCB（頂部）

圖 1-3 DLP5532PROJHBQ1EVM 照明驅動器 PCB（底部）

照明驅動器 PCB 包含表 1-4 中列出的端口。請注意，原理圖參考 J20# 的所有端口都位于照明驅動器 PCB 板的底部。

照明驅動器 PCB 包含表 1-5 中列出的接頭。這些接頭在主動冷卻風扇和電源穩壓器之間提供保護性反饋環路。如果其中一個風扇不工作或無法獲得足夠的輸入功率，反饋環路會禁用電源穩壓器并保護照明驅動器電路。如果不使用風扇，可以移除接頭以禁用風扇反饋環路。
