3.1.3 I/O 接頭（J1、J3、J11、J16、J17）
所有關鍵 I/O 和電源 GND 功能都接入接頭 J1、J3、J11、J16 和 J17。這些接頭可以用在測試設備的接口上，也可以用短線纜連接到帶有 CAN 控制器的現有客戶應用板。
這些接頭使每個信號對（TXD/GND、RXD/GND、GPIO/GND）都獨立接地。如果該 EVM 與實驗室設備一同使用，則通過簡單的 2 引腳接頭連接器將單獨的線纜連接到這些主要點。如果將該電路板連接到基于處理器的系統，請將所有必要信號的電纜連接到這些接頭。
表 3-2 J1 引腳定義
| 行 | 連接 | 說明 |
|---|---|---|
| 1 | P14 | 14 引腳收發器的引腳 14：nSTB 或 nCS。 8 引腳收發器的引腳 8：STB。 |
| 2 | TXD | CAN 發送數據輸入 |
| 3 | RXD | CAN 接收數據輸出 |
| 4 | P11 | 14 引腳收發器的引腳 11：無連接 (NC)、nSTB 或 nCS。 8 引腳收發器的引腳 5：無連接 (NC) 或 VIO。為 VIO 分流 J9。 |
| 5 | P6 | 收發器的引腳 6：EN 或 nINT/SDO |
| 6 | P8 | 收發器的引腳 8：nFAULT 或 SCLK |

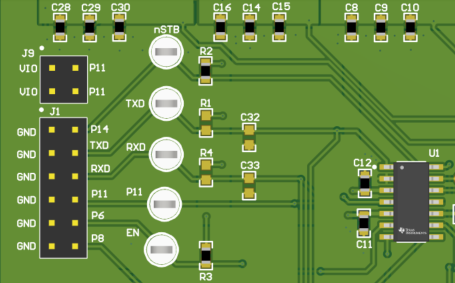

圖 3-6 J1 電路板布局表 3-3 J3 引腳定義
| 行 | 連接 | 說明 |
|---|---|---|
| 1 | P7 | 收發器的引腳 7：INH 或 INH/LIMP |
| 2 | WAKE | Wake 輸入端子。開關 S1 可用于將引腳切換為高電平或低電平。 |

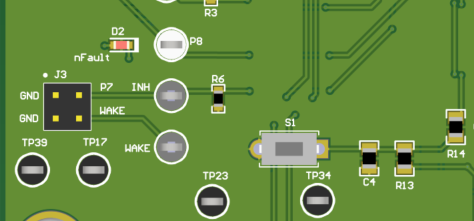

圖 3-7 J3 電路板布局

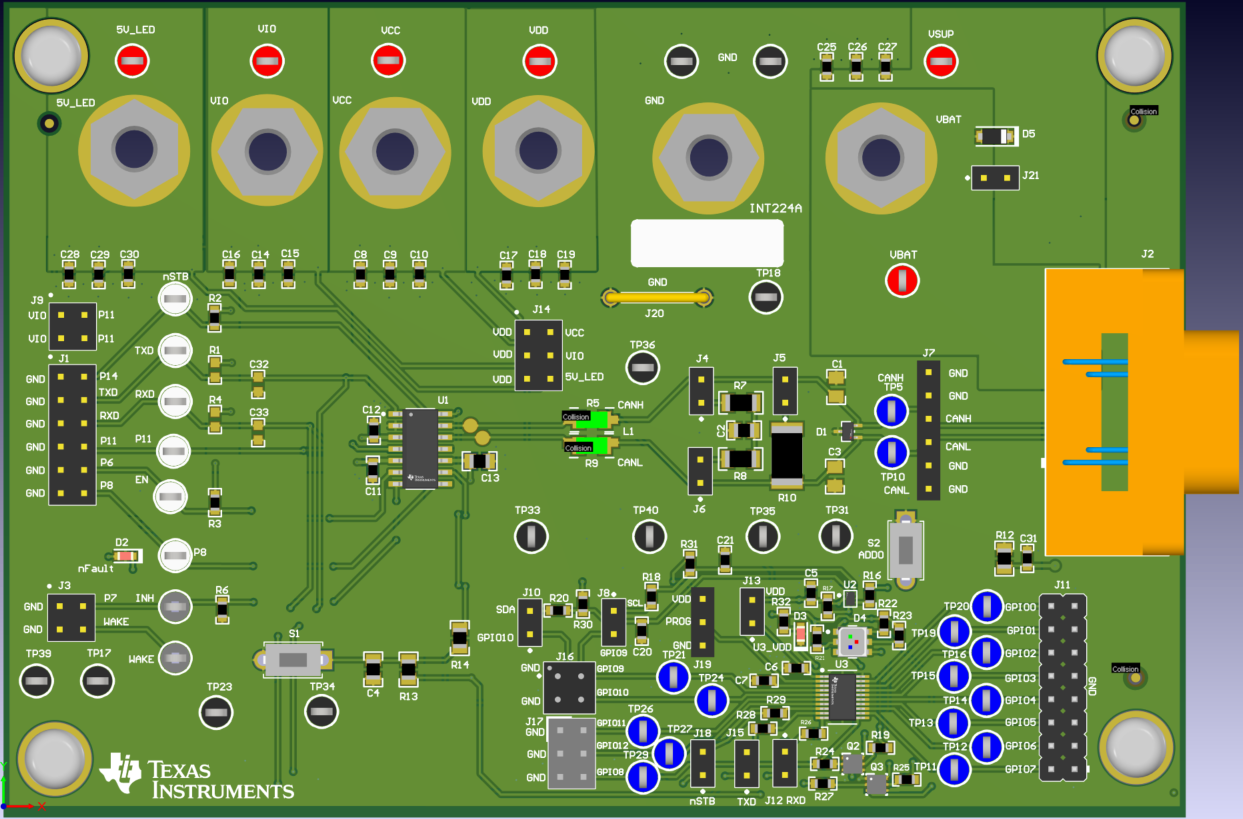

圖 3-8 EVM 布局（頂層）

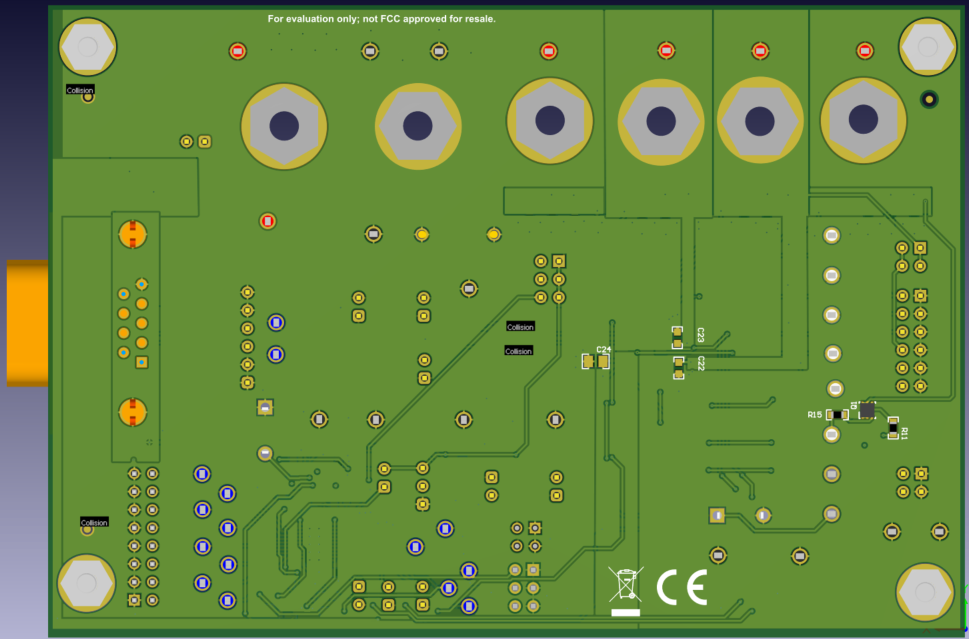

圖 3-9 EVM 布局（底層）
