ZHCUDA3A November 2019 – September 2025 DLP5530-Q1 , DLP5530S-Q1 , DLPC230-Q1 , DLPC230S-Q1 , DLPC231-Q1 , DLPC231S-Q1 , TPS99000-Q1
1.1.3 EVM 電纜

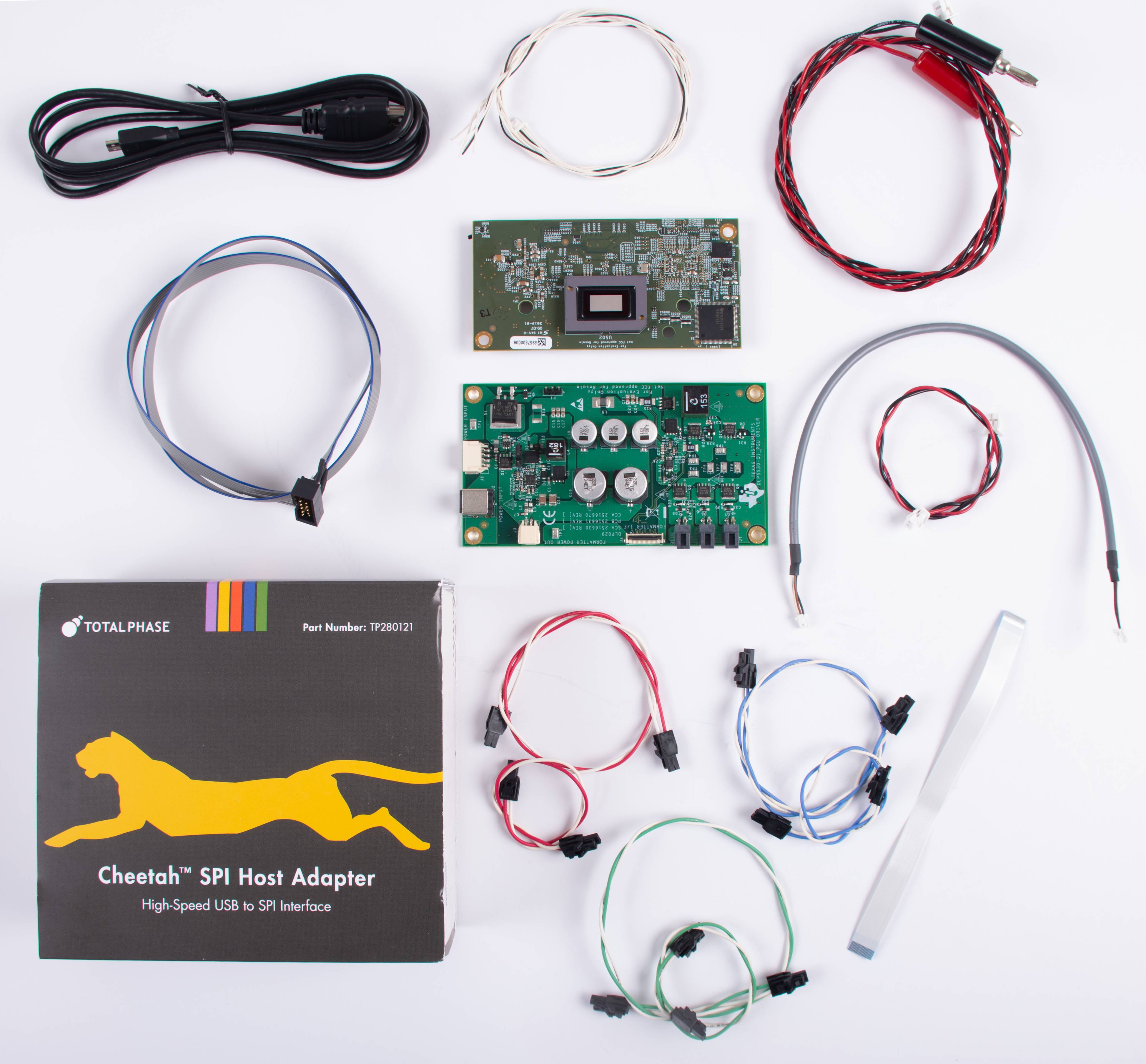

DLP5530Q1EVM 套件包含表 1-6 中列出和圖 1-3 中顯示的電纜和 Cheetah USB 轉 SPI 適配器。
圖 1-3 EVM 電纜表 1-6 EVM 電纜
| 名稱 | 基準 | 數量 |
|---|---|---|
| 輸入電源線 | A | 1 |
| Cheetah? SPI 主機適配器 | B | 1 |
| 主機 SPI 電纜 | C | 1 |
| 主機 I2C 電纜 （包括 PROJ_ON、HOLD_BOOT、HOST_IRQ 信號） | D | 1 |
| 綠色照明器電源線 | E | 2 |
| 藍色照明器電源線 | F | 2 |
| 紅色照明器電源線 | G | 2 |
| 光電二極管電纜 | I | 1 |
| 驅動器轉格式化板控制器電源線 | J | 1 |
| 格式化板控制器轉驅動器控制排線 | K | 1 |
| Micro HDMI 電纜 | M | 1 |
