ZHCUDA3A November 2019 – September 2025 DLP5530-Q1 , DLP5530S-Q1 , DLPC230-Q1 , DLPC230S-Q1 , DLPC231-Q1 , DLPC231S-Q1 , TPS99000-Q1
1.1.2 照明驅動器 PCB
圖 1-2 中顯示的照明驅動器 PCB 由控制器 PCB 通過排線進行控制和監測。電力可從臺式電源輸入到照明驅動器。照明驅動器提供反向偏置保護并通過單獨的電纜為控制器 PCB 供電。在進入 LED 驅動器電路之前，照明驅動器 PCB將輸入電源調節至 6.5V 或 8V。照明驅動器具有適合紅色、綠色和藍色照明器的輸出。這些照明器通常是 LED，但也可以使用其他照明器。有關該 EVM 的輸入和輸出規格，請參閱節 1.2.1。根據工作條件，PCB 的某些器件和表面可能會很熱。
警告：
 |
|
表面高溫。接觸會導致燙傷。請勿觸摸！ |

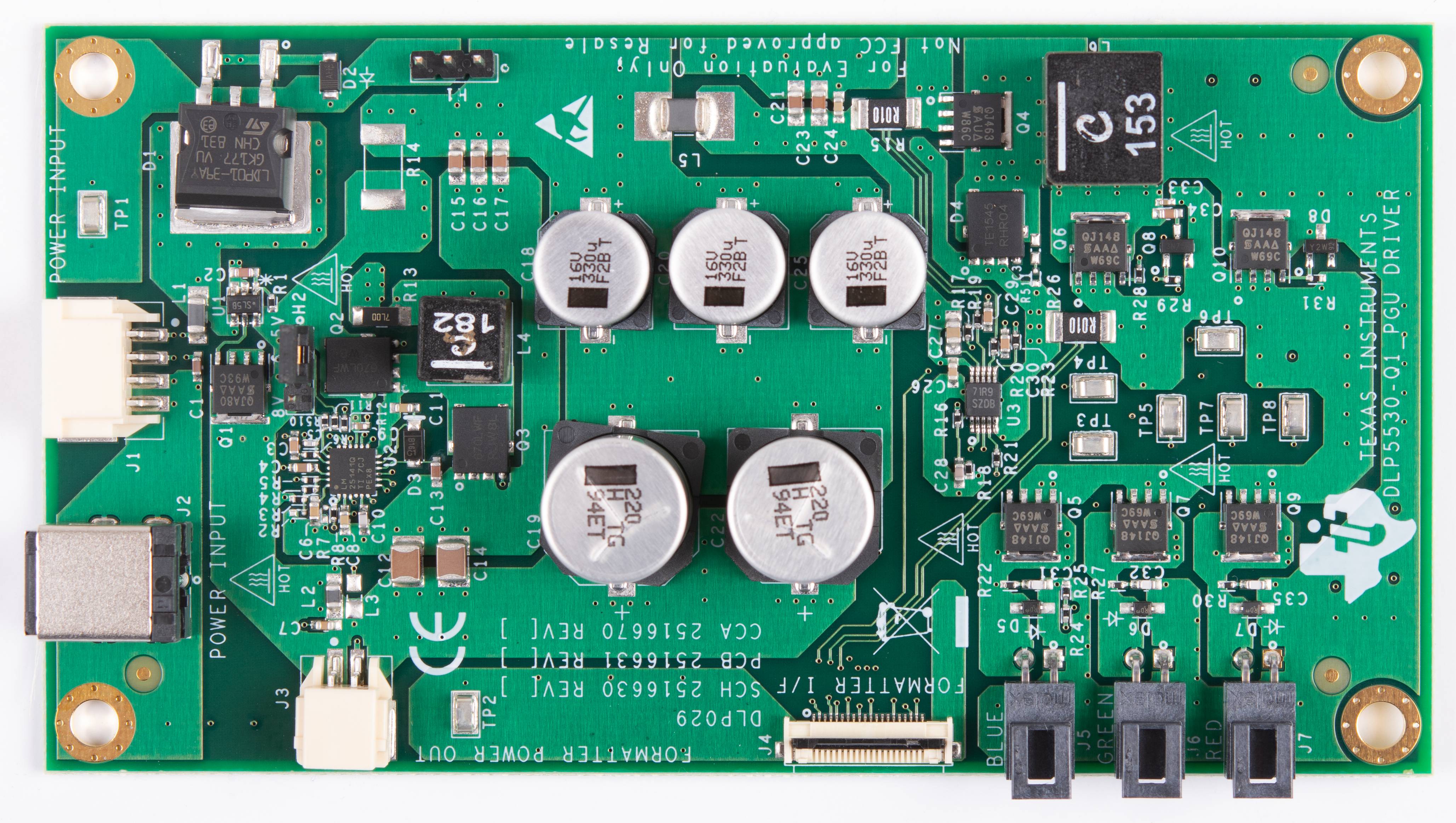

圖 1-2 DLP5530Q1EVM 照明驅動器 PCB照明驅動器 PCB 包含表 1-4 中列出的端口。
表 1-4 照明驅動器 PCB 端口
| 原理圖編號 | 功能 |
|---|---|
| J1 | 輸入功率 |
| J2 | 輸入電源（可選） |
| J3 | 控制器電源 |
| J4 | 控制器/驅動器控制接口 |
| J5 | 藍色照明輸出 - 高達 6A 的高電流輸出，采用鎖定和鍵控連接器 |
| J6 | 綠色照明輸出 - 高達 6A 的高電流輸出，采用鎖定和鍵控連接器 |
| J7 | 紅色照明輸出 - 高達 6A 的高電流輸出，采用鎖定和鍵控連接器 |
照明驅動器 PCB 包含表 1-5 中列出的接頭。H2 選擇照明驅動電壓。在引腳 1 和 2 上放置一根跳線可實現 6.5V 驅動。在引腳 2 和 3 上放置一根跳線可實現 8V 驅動。請勿熱插拔該跳線；僅在已將電路板斷電的情況下拆除和更換該跳線。
表 1-5 照明驅動器接頭引腳
| 接頭 | PIN1 | PIN2 | PIN3 |
|---|---|---|---|
| H1 | 預調節驅動電壓 （6.5V 或 8V） |
GND | GND |
| H2 | 用于 6.5V 驅動的 反饋電壓連接 |
前置穩壓器反饋電壓 | 用于 8V 驅動的 反饋電壓連接 |
