ZHCUDA3A November 2019 – September 2025 DLP5530-Q1 , DLP5530S-Q1 , DLPC230-Q1 , DLPC230S-Q1 , DLPC231-Q1 , DLPC231S-Q1 , TPS99000-Q1
摘要
DLP5530Q1EVM 評估模塊 (EVM) 是一個完整的電子子系統，專用于控制 DLP5530-Q1 芯片組。DLP5530-Q1 芯片組由 DLP5530-Q1、DLPC230-Q1 和 TPS99000-Q1 組成。與照明和投影光學元件、RGB LED 以及光電二極管結合使用時，此 EVM 可用于開發適用于增強現實抬頭顯示 (AR HUD) 或車內投影系統等應用的汽車級投影儀。
除 DMD 外，此 EVM 未提供任何光學元件。此 EVM 在購買之后應安裝在定制設計的圖像生成單元 (PGU) 或投影儀上。
DLP5530Q1EVM 不是量產設計。其僅用于評估目的。

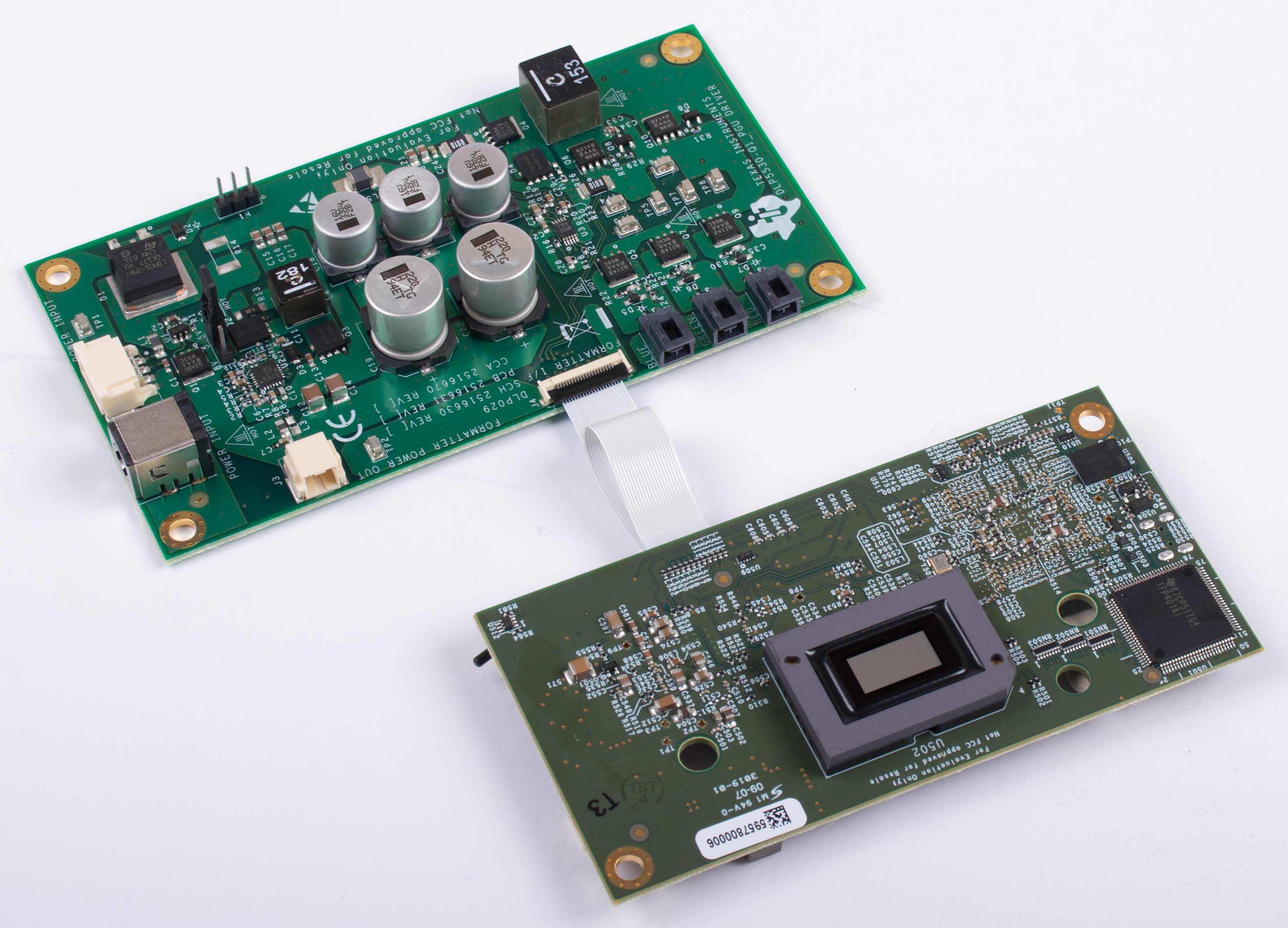

圖 1-1 DLP5530Q1EVMDLP5530Q1EVM 電子產品 EVM 可適配 3 種不同的光學模塊配置，且均提供獨立 EVM 版本。表 1-1 列出了這些不同選項。
表 1-1 光學模塊 EVM 說明
| EVM 器件型號 | 典型應用 | 主要特性 |
|---|---|---|
| DLP5530PGUQ1EVM | 抬頭顯示 | 投射距離短，可在散射屏上 創建 HUD 圖像 |
| DLP5530PROJQ1EVM | 全彩色透明車窗顯示 | 投射距離可變，可創建具有可擴展 尺寸的大圖像 |
| DLP5530PROJTGQ1EVM | 全息儀表組顯示 | 直接綠色 LED，用于全息光學元件的 窄帶照明 |
 |
此設計采用了 HDMI? 技術。 |
