ZHCUD36 June 2025 UCC218200-Q1
4.2.1 上電和輔助電源檢查
注： 這是僅低壓測試；當向此 EVM 施加高總線電壓時，請勿嘗試手動探測測試點。
電路板設置

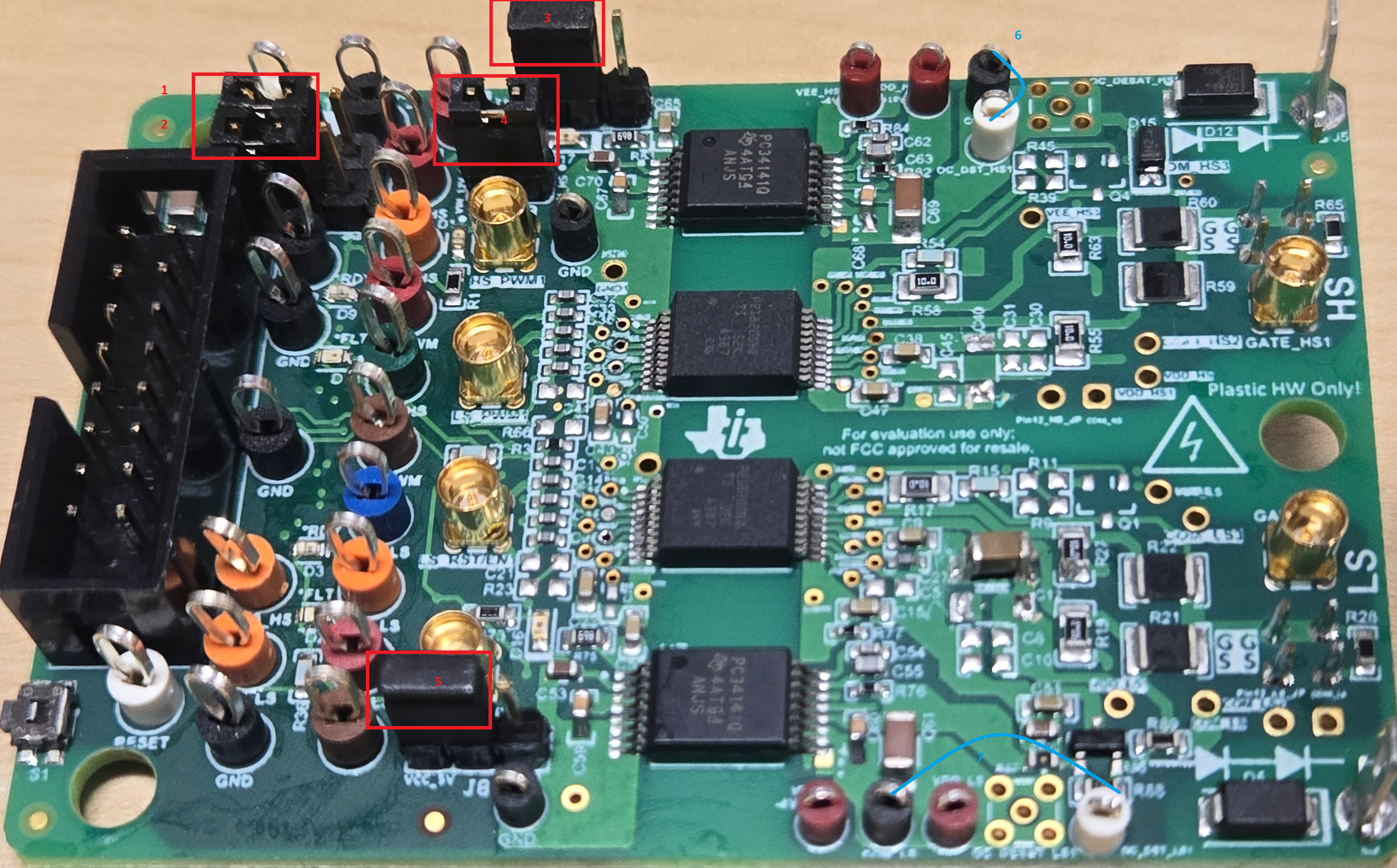

請按如下所示規劃跳線（共 5 根跳線）。
電源設置為 12V、0.8A。將電源連接到 VHK_12V（電源）和 GND_HK (GND)
將 OC_DST_HS 連接到 COM_HS，將 OC_DST_LS 連接到 COM_LS。參見下圖中的藍色連接點
使用萬用表探測 VCC TP 與任意 GND TP 之間的 VCC-GND 電壓。該值應為 5V。
使用 VDD TP 和 COM TP（來自 HS）探測高側 VDD-COM 電壓。使用 VDD TP 和 COM TP（來自 LS）探測低側 VDD-COM 電壓。這些值應約為 15V。
使用 VEE TP 和 COM TP 探測高側 VEE-COM 電壓。使用 VEE TP 和 COM TP 探測低側 VEE-COM 電壓。這些值應約為 -4V。
確保 5V LED（綠色）、HS BIAS LED（紅色）和 LS BIAS LED（紅色）亮起。除標記的 3 個 LED 外，其他 LED 不應亮起。

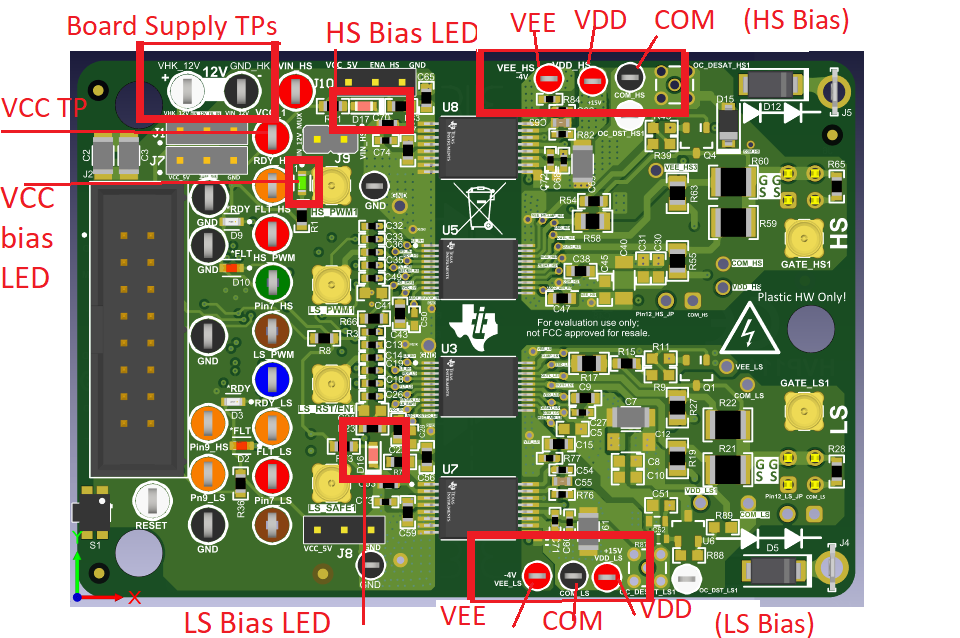

圖 4-1 跳線設置和測試點
