ZHCUCY2 April 2025 BQ25630
3.2.3 充電器模式驗證
執行以下步驟進行充電器模式驗證：
- 從 節 3.2.1 打開 PS #1。在 EVM 軟件中，點擊

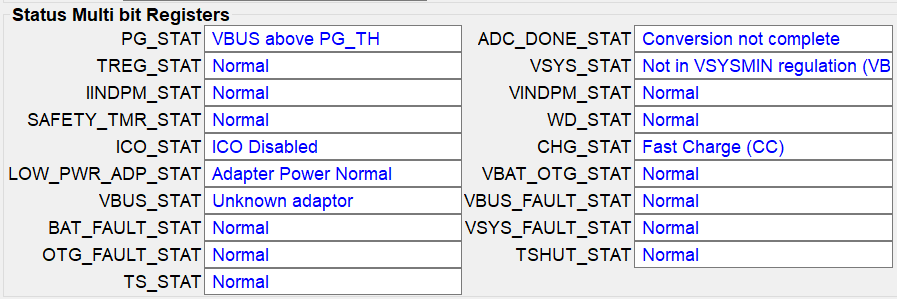

兩次。- 驗證所有故障狀態是否均顯示為正常。
- 驗證所有故障狀態是否均顯示為正常。
- 要確認 SYS 電壓調節，請啟用負載 1（請參閱節 2.4）并按如下方式進行 DMM 測量：
- 測量 → VSYS（SYS-TP14 和 PGND-TP27 或 TP29）= 3.65V ±0.3V。
- 測量 → VBAT（BAT-TP13 和 PGND-TP27 或 TP29）= 2.5V ±0.2V。
- 測量 → IBAT = 200mA ±50mA。
- 要確認電池充電電流調節，請將負載 1 更改為 3.7V 并按如下方式進行 DMM 測量：
- 測量 → VSYS（SYS-TP14 和 PGND-TP27 或 TP29）= 3.8V ±0.3V。
- 測量 → VBAT（BAT-TP13 和 PGND-TP27 或 TP29）= 3.7V ±0.2V。
- 測量 → IBAT = 480mA ±100mA。
- 要確認輸入電流限制操作，請?jiān)?EVM 軟件的 16 位選項卡中，將快速充電電流設置為 1040mA，然后進行 DMM 測量（如果準確，則進行 PS #1 測量），如下所示：
- 測量 → IIN = 500mA ±200mA。
