2.4 硬件設置
使用以下列表來設置 EVM 測試設備：
- 請查看表 2-2 中的 EVM 跳線連接。
- 將 PS #1 設置為 5V 直流、2A 電流限值，然后關閉電源。
- 將 PS#1 的輸出與一個電流表串聯在一起，然后連接到 J1（VBUS 和 PGND）。
- 在 TP10 (VBUS) 和 TP29 (PGND) 之間或 J1 上連接一個電壓表。
- 打開 Load #1，設置為恒壓模式并將輸出設置為 2.5V，然后禁用負載。如圖 2-1 中所示，將負載與電流表（萬用表）串聯到 J4（BAT 和 PGND）接地側，不使用具有電流測量功能的源表。
- 在 TP13 (BAT) 和 TP27 (PGND) 之間或者在 J4-3 和 J4-1 之間連接一個電壓表，如圖 2-1 中所示。
- 在 TP14 (SYS) 和 TP27 (PGND) 之間或者在 J2-1 和 J2-2 之間連接一個電壓表，如圖 2-1 中所示。
- 在 TP12 (PMID) 和 TP29 (PGND) 之間或者在 J3-1 和 J3-2 之間連接一個電壓表，如圖 2-1 中所示。
- 使用 USB 電纜將 EV2400 USB 接口板連接到計算機，使用 4 引腳電纜從 I2C 端口連接到 J5，如圖 2-1 中所示。
- 按表 2-2 中所示安裝分流器。請注意，圖 2-1 中的分流器不一定按照表格進行安裝。

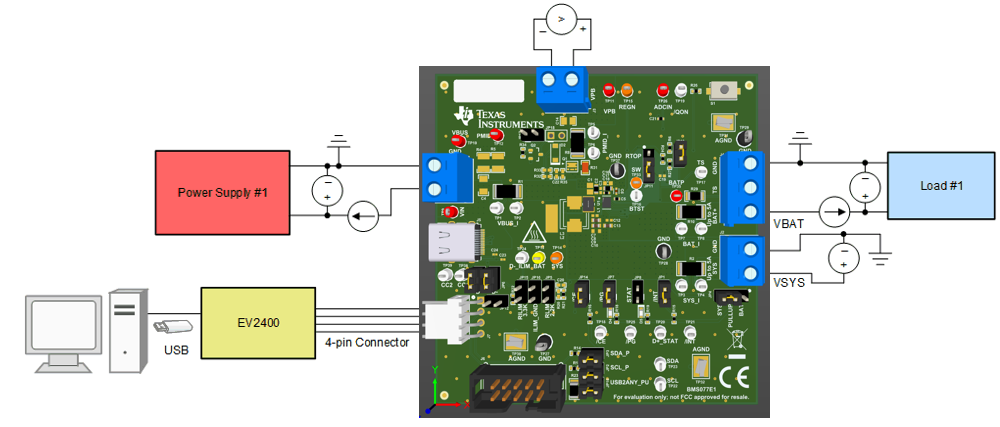

圖 2-1 BQ25630 EVM 的測試設置
