2.3 開關設置
圖 2-10 展示了 xWRL6844EVM 上不同 SOP 模式設置對應開關的器件標識符和位置。表 2-1 顯示了器件的不同引導模式配置。xWRL6844 支持應用模式/功能模式、器件管理模式/QSPI 刷寫模式以及調試模式。必須先執行下方表 2-1 所示的模式 (SOP) 配置。在設置正確的 SOP 模式之后，必須發出 nRESET 以注冊 SOP 設置。在圖 2-10 中，當前 SOP 模式顯示為調試模式。

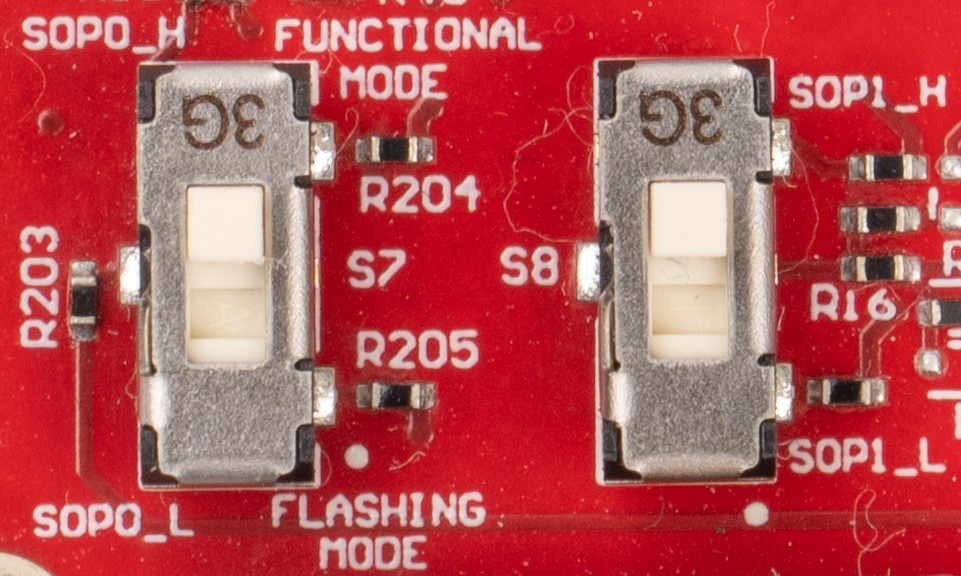

圖 2-10 SOP 開關（S7、S8）表 2-1 SOP 設置
| SOP 模式 | PMIC_CLK_OUT、TDO | 組合 SOP1 (S8)、SOP0 (S7) |
| SOP_MODE1 | 器件管理模式/QSPI 刷寫模式 | 00 |
| SOP_MODE2 | 應用模式/功能模式 | 01 |
| SOP_MODE4 | 調試模式/開發模式 | 11 |
S1 和 S4 滑動開關使用戶能夠從不同外設連接到數字接口

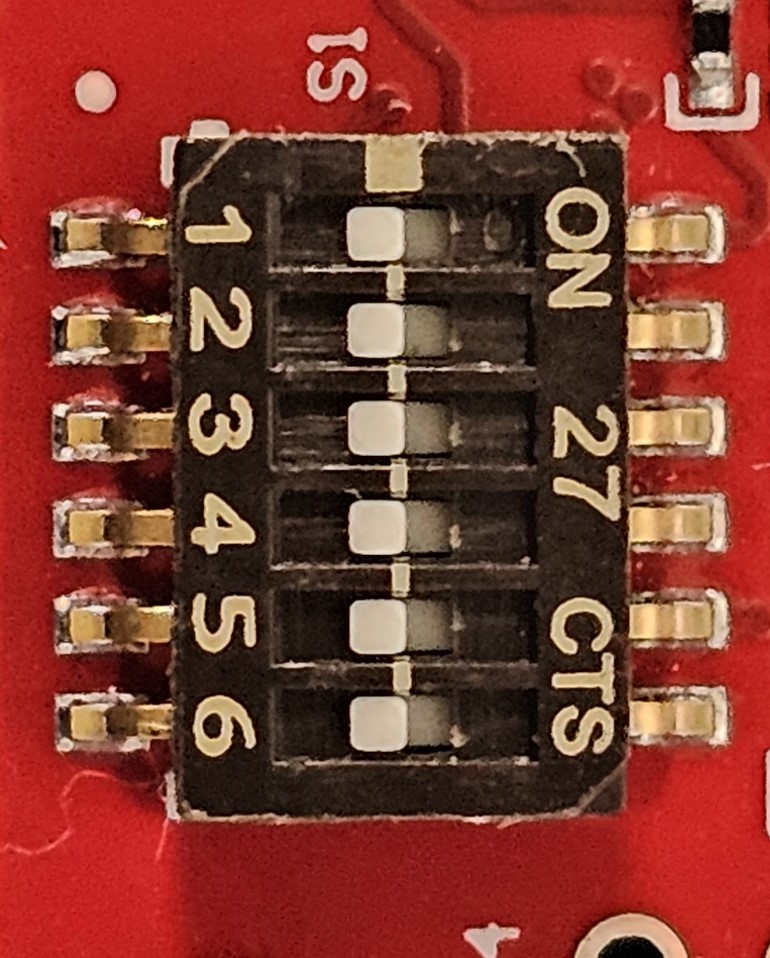

圖 2-11 滑動開關 (S1)表 2-2 S1 開關設置
| 參考標識符 | 開關關閉 | 開關打開 |
|---|---|---|
| S1.1 | CAN PHY B：禁用待機模式 | CAN PHY B：啟用待機模式 |
| S1.2 | XDS_RS232 | FTDI_DCA_LP/BP_RS232 |
| S1.3 | FTDI_RS232 | DCA_LP/BP_RS232 |
| S1.4 | CAN_FD_A | XDS_DCA_LP/BP_FTDI_UARTA |
| S1.5 | DCA_LP/BP_FTDI_UARTA | XDS_UARTA |
| S1.6 | FTDI_UARTA | DCA_LP/BP_UARTA |

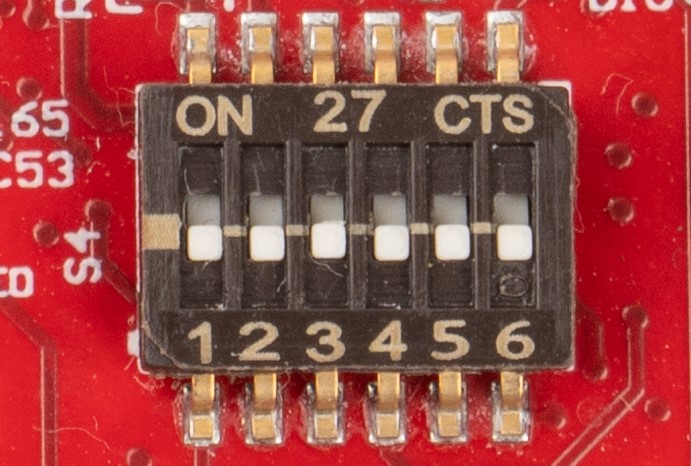

圖 2-12 滑動開關 (S4)表 2-3 S4 開關設置
| 參考標識符 | 開關關閉 | 開關打開 |
|---|---|---|
| S4.1 | CAN PHY A：禁用待機模式 | CAN PHY A：啟用待機模式 |
| S4.2 | LIN PHY：啟用 | LIN PHY：禁用 |
| S4.3 | FTDI_SPI | DCA_SPI |
| S4.4 | XDS_JTAG | DCA_JTAG |
| S4.5 | UARTB | LIN |
| S4.6 | SPIB | I2C/HOST_CLK_REQ/SYS_RST_OUT |
