ZHCUCO8 December 2024 AWRL6844 , IWRL6844
xWRL6844EVM 板配備了一個溫度傳器,具有用于測量板載溫度;一個電流傳感器,用于測量 xWRL6844 器件的 3.3V、1.8V、1.2VDigital、1.2VRF 電源軌的電流,以及一個 EEPROM,用于存儲板 ID。這些元件通過 I2C 總線連接到 TPS65036501 和 xWRL6844。除此之外,還提供了接頭 J1 以簡化與 I2C 總線的連接。有關 I2C 地址的信息,請參閱 xWRL6844EVM 的原理圖。

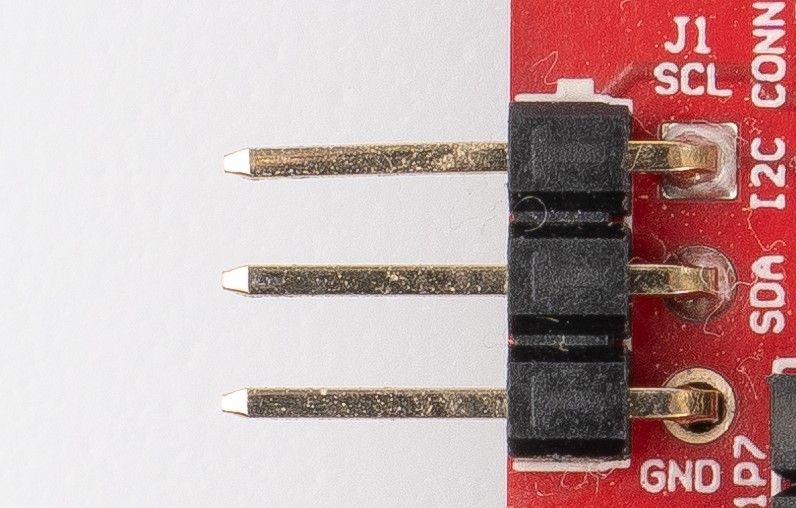

圖 2-27 I2C 連接器
