可以通過 CAN 連接器從板載 CAN_FD 收發器訪問 CAN_FD_B 接口(CAN_L 和 CAN_H 信號)。這些信號可直接連接到 CAN 總線。

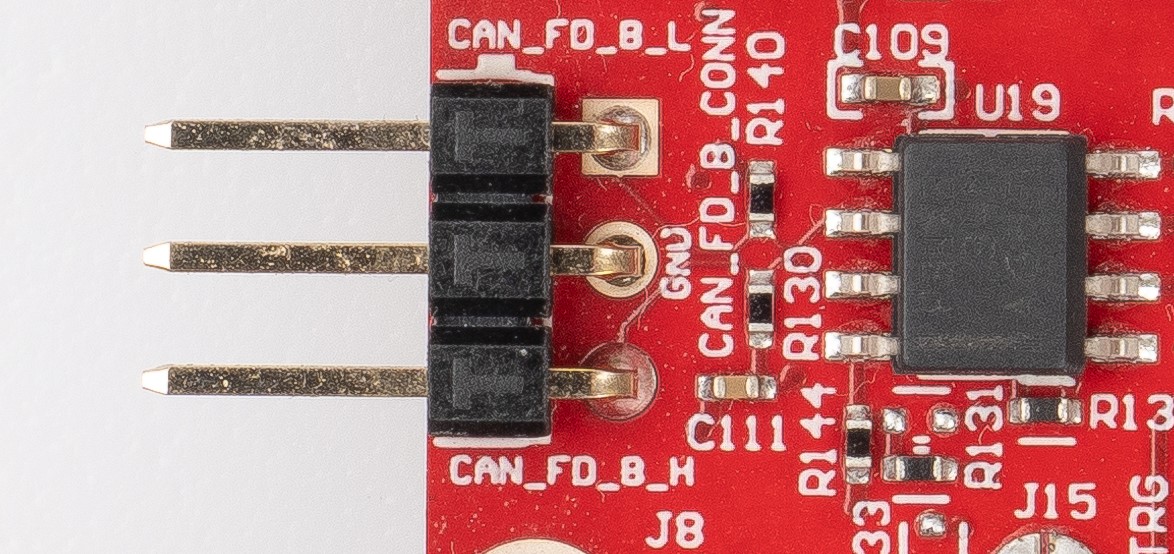

圖 2-19 中顯示的 J8 連接器提供來自板載 CAN-FD 收發器 (TCAN3403DRQ1) 的 CAN_L 和 CAN_H 信號。可以通過切換 S1.1 開關來控制 CAN 待機輸入
圖 2-19 CAN-FD B 連接器

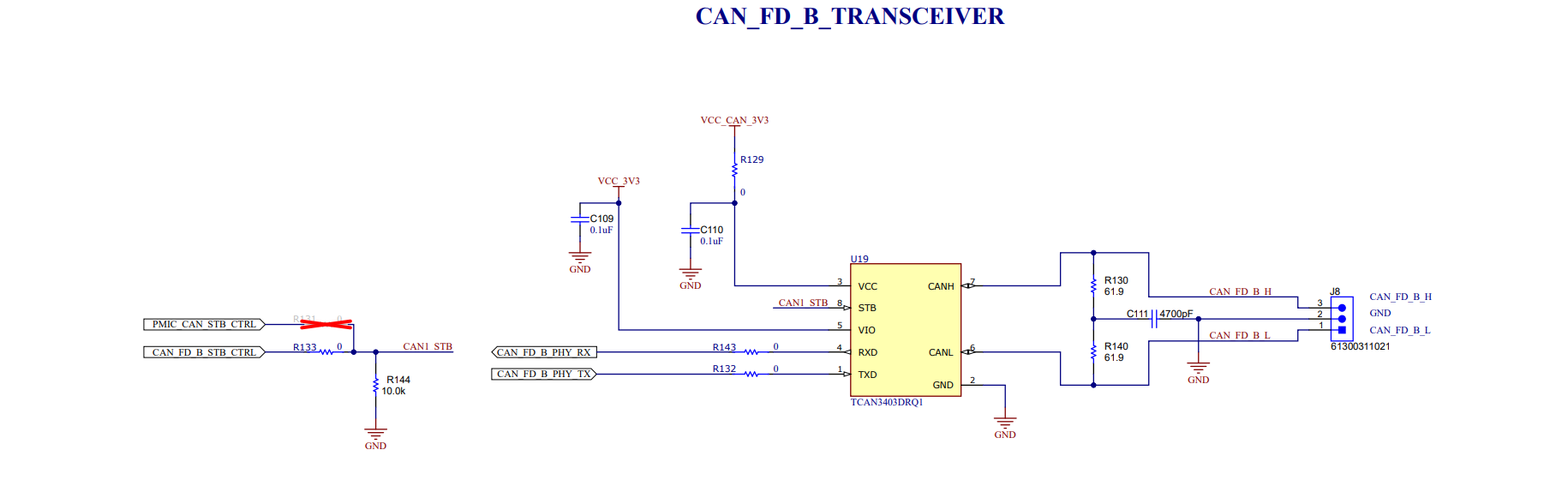

圖 2-20 EVM 中使用的 CAN FD PHY
