ZHCUCG7 October 2024
3.4 寄存器選項卡
Registers 選項卡提供 TMP9R01 器件中寄存器和位的交互。有關每個寄存器/位的更多信息，請將鼠標指針懸停在寄存器名稱上并點擊問號以查看每個位的定義。
默認情況下，MCU 以 100ms 的延遲輪詢寄存器，該表顯示寄存器的當前狀態，并且每次輪詢都會更新表中的更改。通過點擊表中的位，用戶可以將該位更改為 1 或 0。當“Write Register”按鈕旁邊被設置為“Immediate”時，該按鈕將顯示為灰色并被禁用。每次修改寄存器時，Immediate 模式都會觸發寫入操作。選擇 Deferred 模式時，會啟用“Write Register”按鈕，除非點擊“Write Register”按鈕，否則不會執行寫入操作。
選擇 Deferred 模式時，用戶可以使用以下功能：
- 點擊“Write”按鈕來寫入所選寄存器中的位變化。
- 點擊“Write All”按鈕來寫入所有寄存器中的所有位變化。
當自動讀取關閉時，該表不再更新，用戶可以使用以下功能：
- 點擊“Read”按鈕來讀取所選寄存器的當前狀態。
- 點擊“Read All”按鈕來同時獲取所有寄存器的當前內容。
這些設置使用戶可以完全控制總線活動，并可以使用示波器、邏輯分析儀或總線監聽器件輕松觀察各個事務。

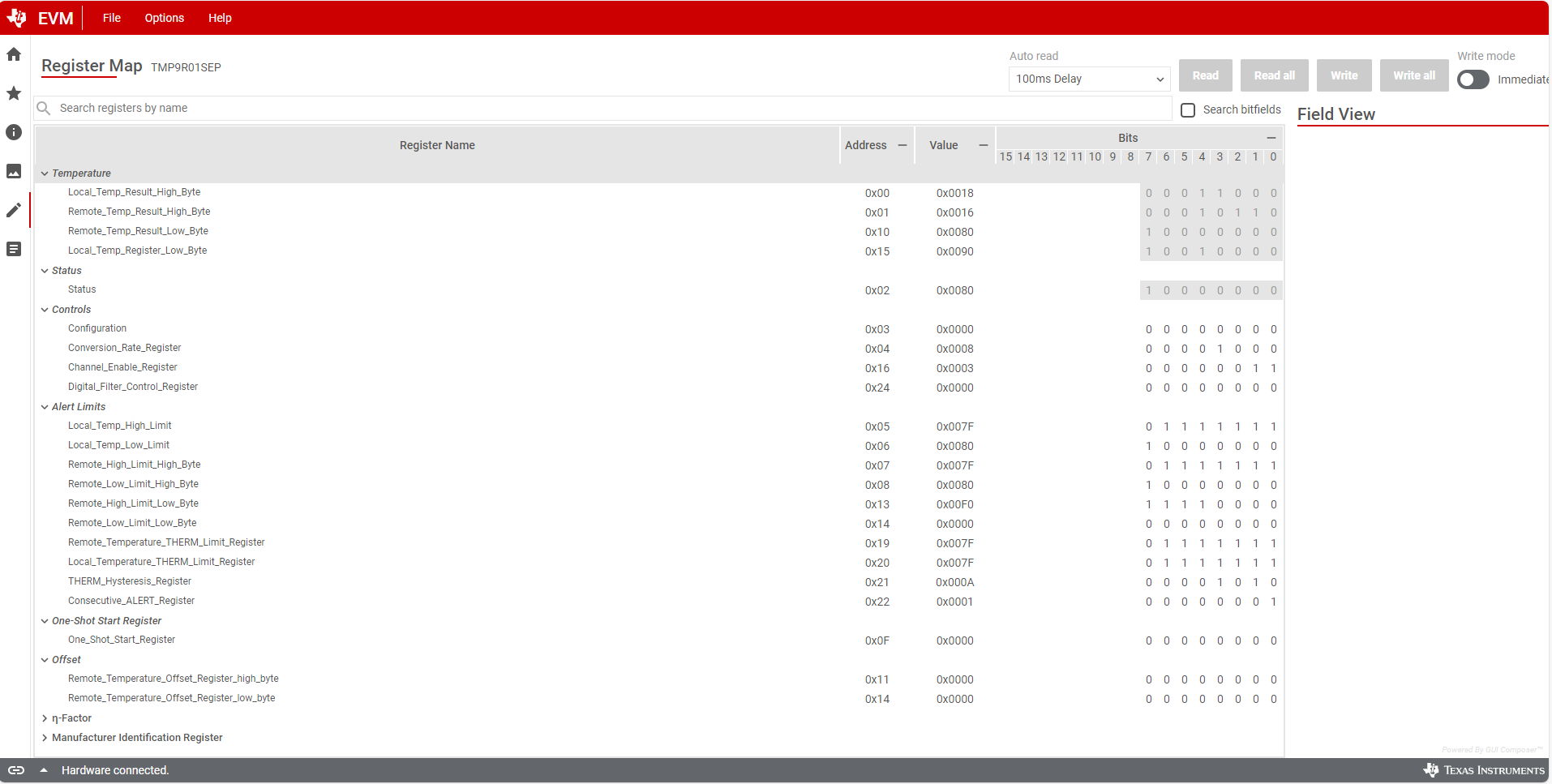

圖 3-5 寄存器
