3.3 數據采集選項卡
Data Capture 選項卡報告 TMP9R01EVM 中包含的 TMP9R01 器件的溫度。默認情況下會輪詢和顯示溫度數據。默認情況下，MCU 以 100ms 的延遲輪詢寄存器。在輪詢時會自動發送 CONVERT TEMP 命令 (0x44)。Data Capture 選項卡上的輪詢率設置與 Registers 選項卡上的輪詢率設置同步。“Data Capture”選項卡包括以下功能：
- 從右上角顯示的 TMP9R01 讀取當前溫度測量值。
- “Polling Rate”下拉菜單可用于禁用輪詢或更改輪詢率。
- Save Logging 和 Stop Logging 按鈕可用于捕獲溫度數據并將數據保存為 CSV 格式。
捕獲數據時，請記住以下幾點：
- 使用 GUI 的在線版本時，會在瀏覽器中開始進行下載。如果 GUI 關閉，該下載會丟失。
- 使用 GUI 的離線版本時，會在接收到數據時附加該文件。在這種情況下，如果關閉 GUI，附加的數據不會丟失。

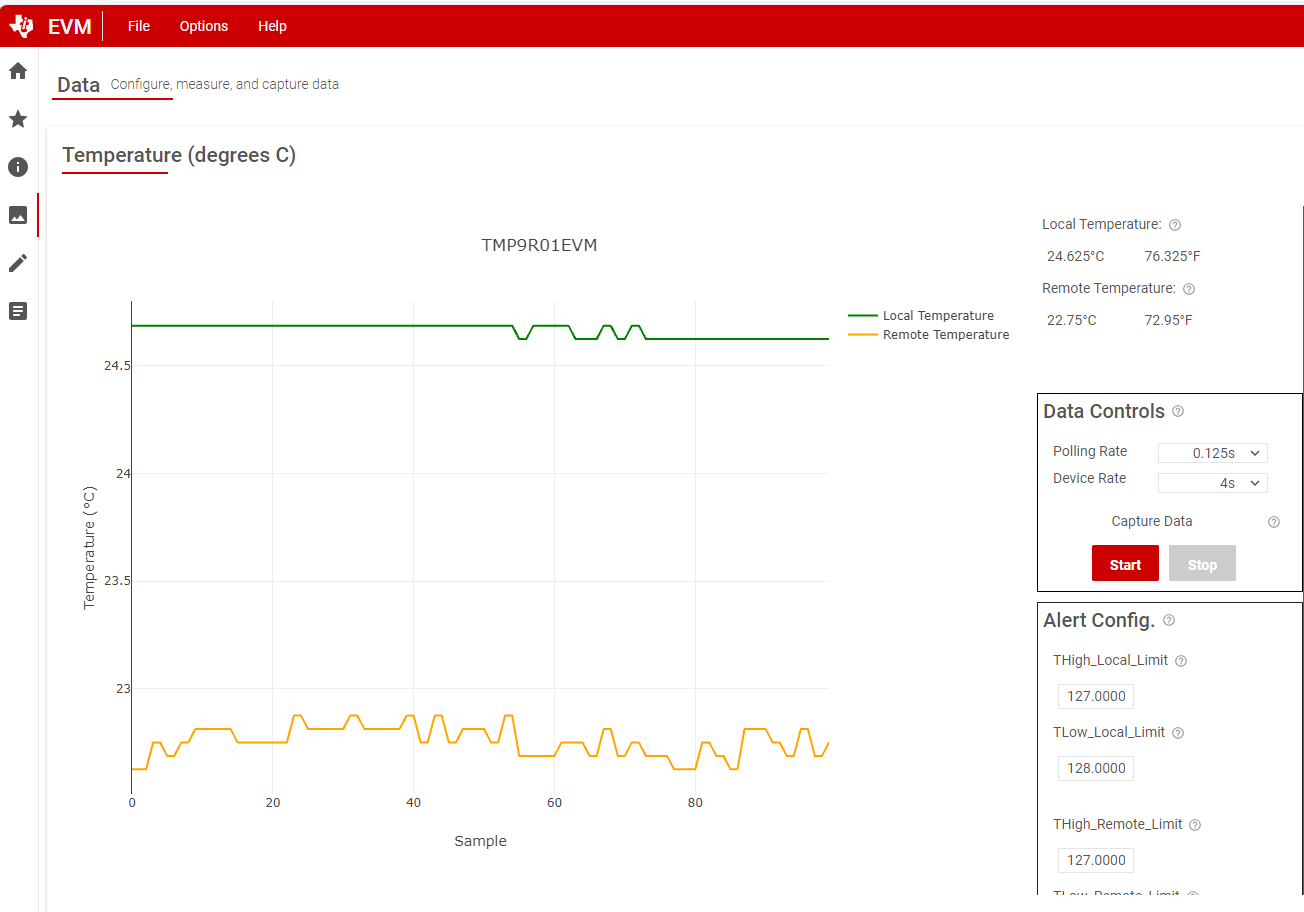

圖 3-4 數據采集
