2.8 電流測量 - SEL 測量
該 EVM 提供了兩種測量 TMP9R01 器件總靜態電流的方法。在 EVM 的這一部分中，有一個跳線和三個測試點：TP1、TP2 和 GND。
選項 1：使用 TP1 和 TP2 的已知電壓測量值來測量流過電阻器的電流。跳線與電阻器并聯。要利用此選項，用戶需要移除跳線，并使用所選的值重新填充電阻器 R21。
選項 2：使用 SMU 提供電壓并測量通過 TP2 和 GND 的電流。要利用此選項，請移除 R21 電阻，通過子穩壓器開關關閉 USB 電源，并在 1.7V 至 3.6V 范圍內以相同的電壓為 TP1 和 TP2 供電。
測量流經該器件的電流時，下圖顯示了電流輸出的預期結果。器件所處的模式有不同的電流范圍。關斷模式消耗的功率最少，有效轉換模式消耗的功率最多。
| 典型值 (μA) | 最大值 (μA) | ||
|---|---|---|---|
| Iq | 有效轉換，本地傳感器 | 240 | 375 |
| 有效轉換，遠程傳感器 | 400 | 600 | |
| 待機模式（轉換之間） | 15 | 35 | |
| 關斷模式，串行總線無效 | 3 | 8 | |
| 關斷模式，串行總線有效，fs = 400kHz | 90 | ||
| 關斷模式，串行總線有效，fs = 2.17MHz | 350 |
A. VDD 為 5.5V。

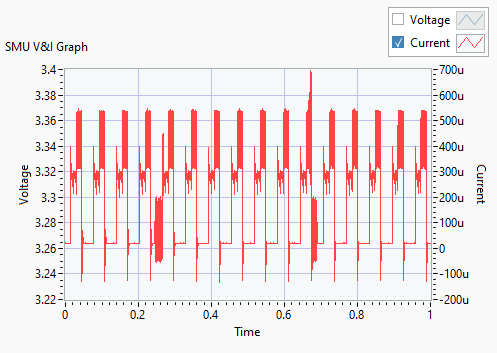

圖 2-2 通信時的預期總靜態電流
A. VDD 為 3.3V。

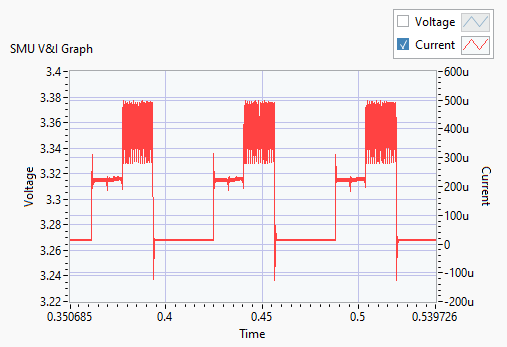

圖 2-3 無通信時的預期總靜態電流
