3.2 狀態 LED
ASPEED 以太網 PHY EVM 對于每個 PHY 都包含許多電源電壓電平（1.0V、1.1V、1.8V、2.5V）。確保板載 LDO 正常工作并輸出必要的電源電壓，用戶可以查看 EVM 右下角中圈出的 LED。在 1.1V 工作電壓下，D703 亮起；在 1.0V 工作電壓下，D704 亮起；在 1.8V 工作電壓下，D705 亮起。

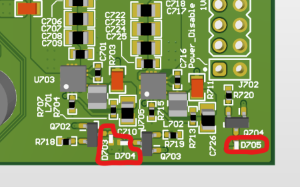

圖 3-2 電源狀態 LED每個 PHY 還包含鏈路狀態 LED 和鏈路活動 LED。當建立了鏈路時，鏈路狀態 LED 亮起；當存在任何接收或發送活動時，鏈路活動 LED 亮起。下面顯示了 VDDIO = 1.8V 時 DP83867 的鏈路狀態 LED 和鏈路活動 LED（絲印標識為 D302 和 D303）。
圖 3-3 VDDIO = 1.8V 時 DP83867 的鏈路狀態 LED
