ZHCUCE7 October 2024 DP83867CR , DP83867CS , DP83867E , DP83867IR , DP83867IS , DP83869HM
2.2 EVM 評估
- Ping 測試
- 要執行 ping 測試，請將 PC 上的以太網端口連接到 EVM 上的其中一個以太網端口。
- 此 PC 可以是通過 Tera Term 控制臺連接到 ASPEED EVB 的同一臺 PC。
- 確保 PC 的靜態 IPv4 地址與 EVM 所選以太網端口的 IPv4 地址相同，但每個地址的子網除外。
- 例如，如果您的 PC IPv4 地址為 169.254.206.64，則 EVM 的 IPv4 地址可能是 169.254.206.65
- 要更改特定 PHY 的 IPv4 地址，請在 Tera Term 控制臺中運行以下命令：
- ifconfig eth0 [IPv4_ADDRESS]
- 注意：上述命令會影響 eth0（VDDIO = 1.8V 時分配給 DP83867 PHY 的名稱）。要配置其他 PHY，請使用名稱 eth1、eth2、eth3。此圖中的方框圖顯示了哪些 PHY 與哪些名稱相對應。
- 更改所需的 PHY IPv4 地址后，通過運行以下命令確保所有其他 PHY 端口均已關閉：
- ifconfig [eth0, eth1, eth2, eth3] DOWN
-
最后，從 Tera Term 控制臺中運行以下命令：
- ping [PC_IPv4_ADDRESS]
- 您應該會看到類似于以下內容的輸出：
- 要執行 ping 測試，請將 PC 上的以太網端口連接到 EVM 上的其中一個以太網端口。
- 使用 mactest 實用程序
- 在這個步驟中，用戶在構建映像中啟用 mactest 實用程序后，用戶應該能夠從 Tera Term 控制臺中的 U-Boot 命令行運行 mactest 命令。
- mactest 實用程序允許用戶查看哪些 MAC 接口設置組合（RGMII 輸入和輸出時鐘延遲設置）可實現 MAC 和 PHY 之間的可靠通信。
- 要打開 mactest 實用程序，用戶必須使用按鍵中斷 Linux 引導。當出現中斷消息時，用戶將有大約 3 秒鐘的時間按任意鍵。然后，用戶將進入 U-Boot 命令行。
- 在 U-Boot 命令行中，運行以下命令：
- mactest 0 0 7 2010 0 1
- 注意：前兩個數字指定 mactest 將在其上執行測試的以太網端口。所以，要測試端口 eth1，用戶可以運行：
- mactest 1 1 7 2010 0 1
- 運行測試后，用戶將看到一份打印輸出，其中顯示了哪些 RGMII 延遲設置導致數據包丟失、要傳輸但存在錯誤的循環冗余校驗 (CRC) 值的數據包或成功傳輸的數據包。y 軸掃描 RGMII 輸出時鐘延遲設置，而 x 軸掃描 RGMII 輸入時鐘延遲設置。用戶應該會看到類似于下圖的打印輸出。

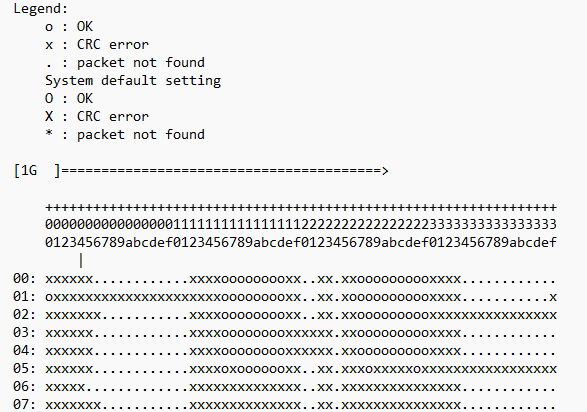

圖 2-1 1Gbps MAC 接口的 mactest 輸出.
如下圖所示，有一些小數據包的可用延遲設置，由包含 "." 字符的矩形區域表示。這些數據包向用戶展示了延遲設置滿足 PHY 時序要求的位置。此外，對于 100Mbps 測試，由于時序要求更寬松，這些數據包的面積更大。
