ZHCUC84 August 2024
2.6 LED 指示燈
MCF8315RRYEVM 具有 6 個狀態 LED，可提供電源的狀態和評估模塊的各項功能。默認情況下，VM LED 和 3.3V 降壓 LED 會在電路板通電且程序已刷入微控制器時亮起。表 2-1 顯示 LED 說明，上電過程中點亮的 LED 以粗體顯示，圖 2-6 顯示 LED 的位置。
表 2-1 MCF8315RRYEVM LED 說明（上電后默認狀態以粗體顯示）
| 位號 | 名稱 | 顏色 | 說明 |
|---|---|---|---|
|
D1 |
降壓穩壓器 |
綠色 |
內部降壓穩壓器是電壓輸出 |
|
D2 |
nFAULT |
紅色 |
當 MCF8315 發生故障時亮起 |
|
D3 |
ALARM |
紅色 |
當 MCF8315 滿足報警條件時亮起 |
|
D4 |
VM |
綠色 |
電機電源供應給電路板 |
|
D6 |
MSP_LED1 |
紅色 |
用于 UART 或調試 |
|
D7 |
MSP_LED2 |
綠色 |
用于 UART 或調試 |

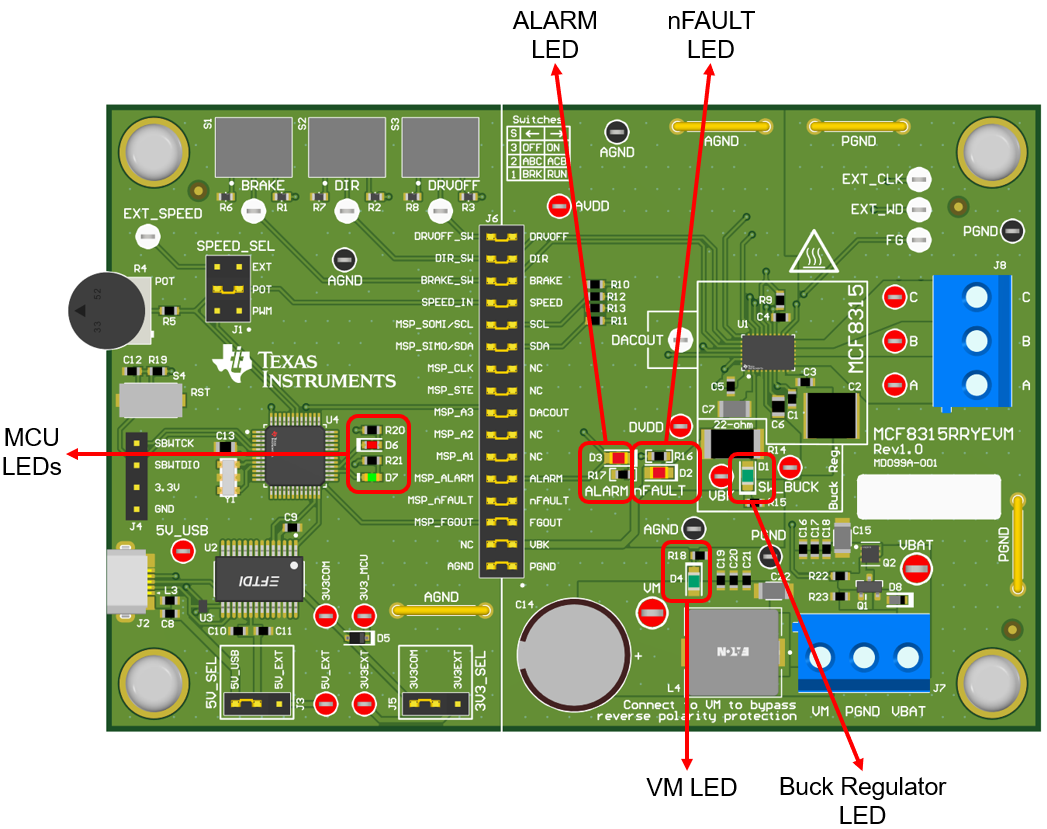

圖 2-6 MCF8315RRYEVM LED 位置
