ZHCUC64B August 2024 – May 2025 DRV8162 , INA241A , ISOM8710
在這些測試中,首先在低側通道中測量 PWM 信號與 MOSFET 柵極電壓之間的傳播延遲;然后測量高側和低側數字 PWM 之間的死區時間以及 MOSFET 的柵極電壓。圖 3-19 顯示了測試設置。
在這些測試中,系統使用 48V VIN,將電機設置為固定角度并采用開環控制。在 C 相中測量信號,所有信號都以 GND 為基準。
圖 3-20 和圖 3-21 顯示了導通和關斷中的傳播延遲。

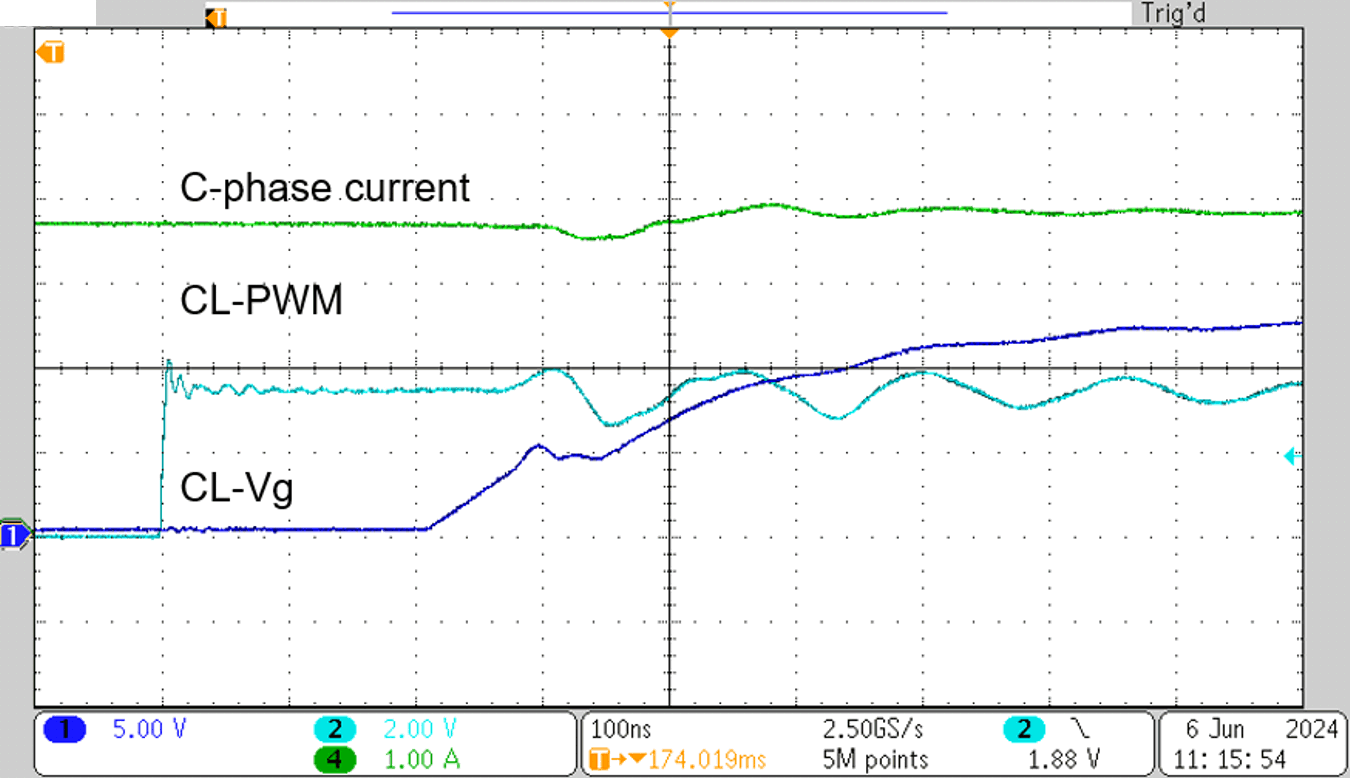

圖 3-20 導通傳播延遲

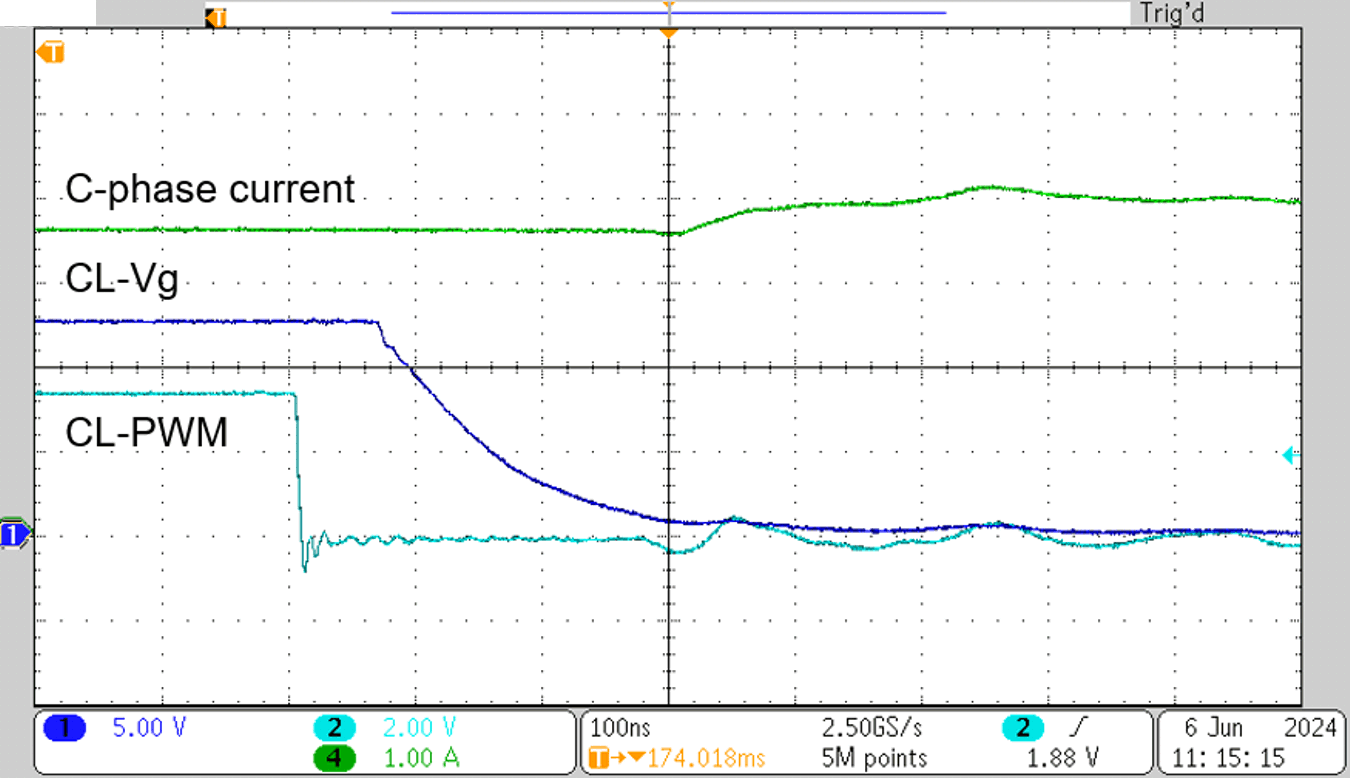

圖 3-21 關斷傳播延遲導通延遲的測量值約為 200ns,關斷延遲的測量值約為 70ns。由于連接到 GND 的 3.3kΩ RDT 進行 DT 引腳設置之后 DRV8162L 引入了額外的死區時間,因此導通延遲約 130ns。
圖 3-22 和圖 3-23 顯示了半橋從低電平切換到高電平(CL 的 CH2 和 CH 的 CH3)時 PWM 信號的 200ns 死區時間和相應的柵極電壓。
采用 DRV8162L 時,高側和低側柵極電壓之間的死區時間增加到了約 340ns。
圖 3-24 和圖 3-25 顯示了半橋從高電平切換到低電平的情況。采用 RDT 設置時,死區時間也增加到了約 340ns。
此 DRV8162L 自動插入死區時間,并可以在 20ns 至 370ns 之間變化,具體取決于 RDT 值。有關詳細信息,請參閱數據表。
