ZHCUC31 May 2024
3.4 DRV8000-Q1EVM
DRV8000-Q1EVM GUI 包含五個主頁面：半橋控制、高側驅動器控制、EC 和加熱器控制、柵極驅動器控制 和寄存器映射。每個控制頁面都提供了重要的寄存器設置和硬件控制，用于配置相應的外設。每個頁面不提供針對外設的所有控件；若要進行完全控制，建議在控制頁面中設置基本配置后使用寄存器映射 頁面。還有一個 IPROPI & Diagnostics 面板，可以從任何 GUI 屏幕展開這個面板。

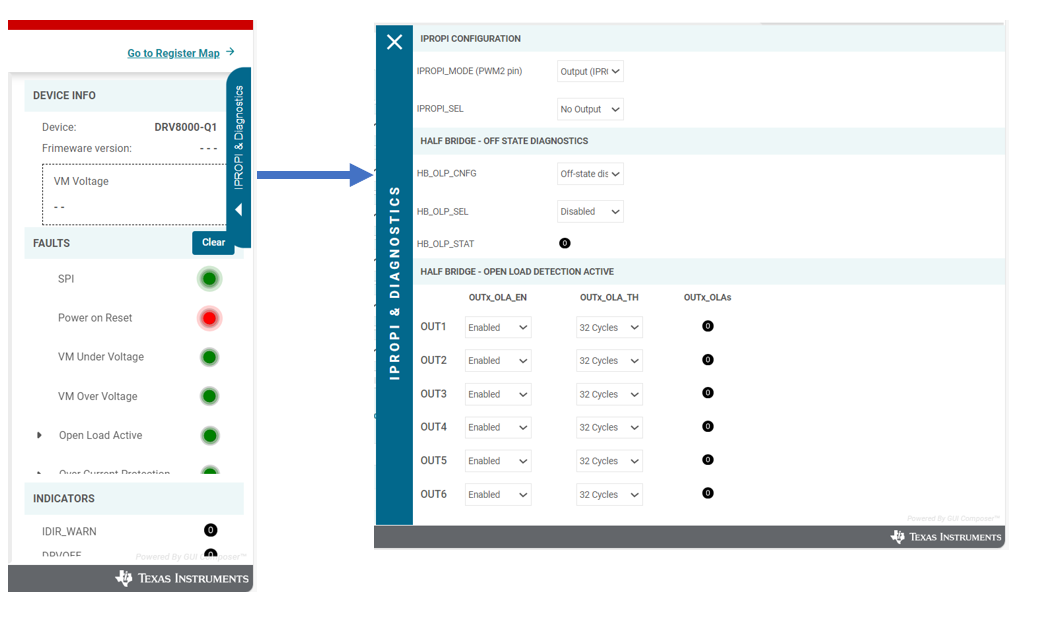

點擊屏幕右側的藍色控件，即可隨時訪問 IPROPI & Diagnostics 窗格。下面的圖 4-6 顯示了打開后的窗格。
圖 3-6 驅動器控制面板
