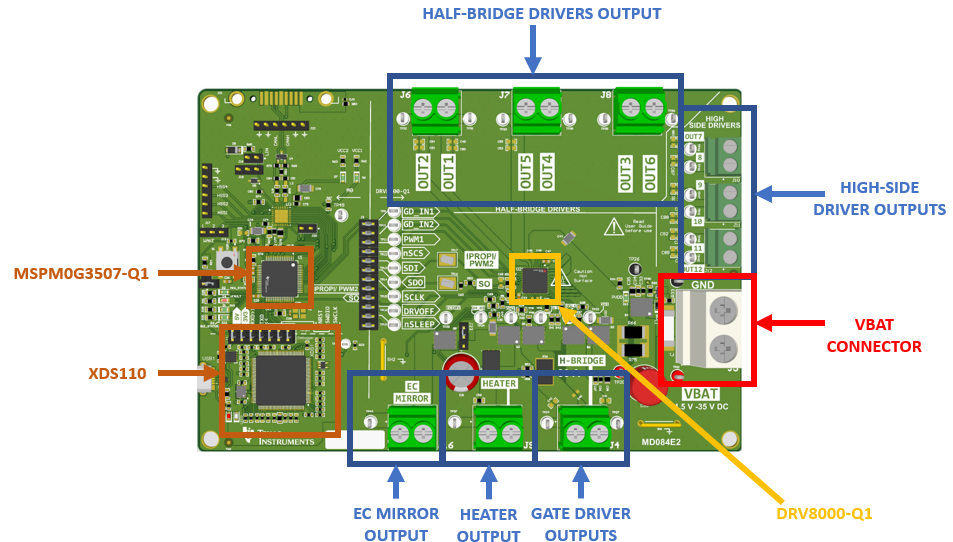

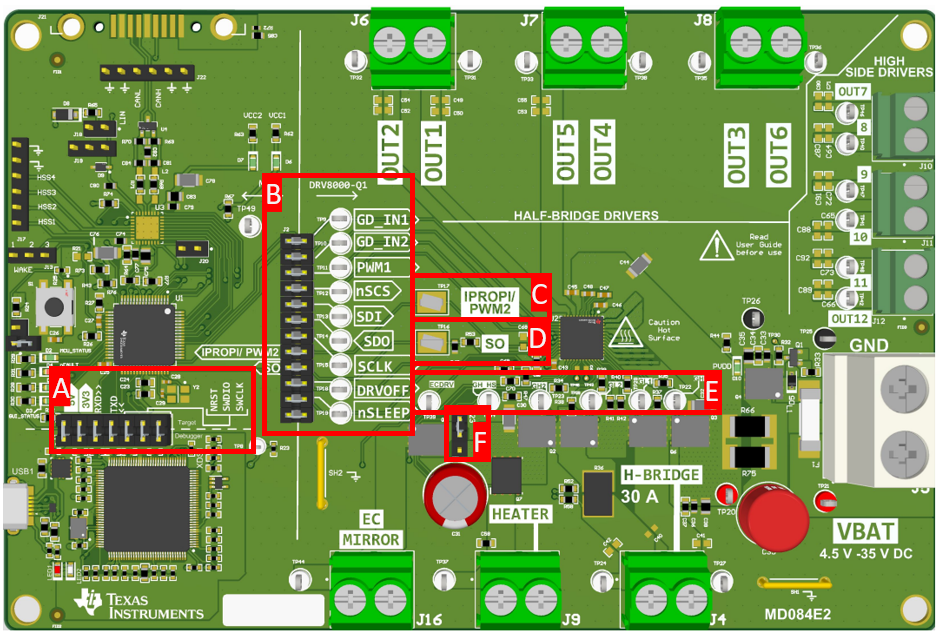

主信號接頭：

• GD_IN1：半橋和 H 橋控制輸入 1。
• GD_IN2：半橋和 H 橋控制輸入 2。
• PWM1：用于對除電鉻之外所有驅動器進行調節的 PWM 輸入 1。
• nSCS：串行芯片選擇。此引腳上的邏輯低電平支持串行接口通信。內部上拉電阻。
• SDI：串行數據輸入。在 SCLK 引腳的下降沿捕捉數據。內部下拉電阻。
• SDO：串行數據輸出。在 SCLK 引腳的上升沿移出數據。推挽式輸出。
• SCLK：串行時鐘輸入。串行數據會移出并在此引腳上的相應上升沿和下降沿被捕捉。
• DRVOFF：柵極驅動器關斷引腳。置為邏輯高電平可將高側和低側柵極驅動器輸出拉低。內部下拉

  電阻器。

• nSLEEP：器件使能引腳。置為邏輯低電平可關斷器件并進入睡眠模式。內部下拉電阻。

IPROPI/PWM2 - 檢測輸出從任何驅動器負載電流反饋、PVDD 電壓反饋或熱儀表組溫度反饋進行多路復用。也可針對半橋驅動器配置為第二個 PWM 引腳輸入。

柵極驅動器、EC 驅動器、加熱器測試點（左至右）：

• ECDRV - 對于 EC 控制，引腳控制外部 MOSFET 的柵極以進行 EC 電壓調節
• GH_HS - 加熱器 MOSFET 的柵極驅動器輸出。連接到高側 MOSFET 的柵極
• GH2 - 高側柵極驅動器輸出。連接到高側 MOSFET 的柵極。
• GL2 - 低側柵極驅動器輸出。連接到低側 MOSFET 的柵極
• GL1 - 低側柵極驅動器輸出。連接到低側 MOSFET 的柵極
• GH1 - 高側柵極驅動器輸出。連接到高側 MOSFET 的柵極

• OUT11 - 如果跳線設置在 OUT11 和 EC FET 漏極之間，則 OUT11 是 EC FET 的漏極
• EC FET 漏極
• PVDD - 如果跳線設置在 PVDD 和 EC FET 漏極之間，則 PVDD 是 EC FET 的漏極
