3.1.1.2 電源狀態 LED
板上提供了多個電源指示 LED，用于向用戶指示主要電源的輸出狀態。這些 LED 指示各個域中的電源。
表 3-3 電源狀態 LED
| 名稱 | 默認狀態 | 操作 | 功能 |
|---|---|---|---|
| D2 | 點亮 | VSYS_5V0 | 生成的 5V 電壓的電源指示器 |
| D4 | 點亮 | VSYS_3V3 | 生成的 3.3V 電壓的電源指示器 |
| D5 | 點亮 | PG_VDD_1V2 | 生成的 1.2V 電源正常電壓的電源指示器 |
| D6 | 點亮 | VSYS_TA_3V3 | 連接到測試自動化接頭的電壓的電源指示器 |
| DS1 | 熄滅 | SAFETY_ERROR | 電壓的電源錯誤指示 - VUSB_5V0 |
| D3 | 熄滅 | XDS_PROGSTAZ1 | LED 將在 Micro-B 連接建立后亮起 |
| DS3 | 熄滅 | XDS_PROGSTAZ2 | LED 將亮起，以指示正在通過 JTAG 進行通信 |
| DS4 | 熄滅 | VUSB_5V0 | 電源不正常（電源不良） |

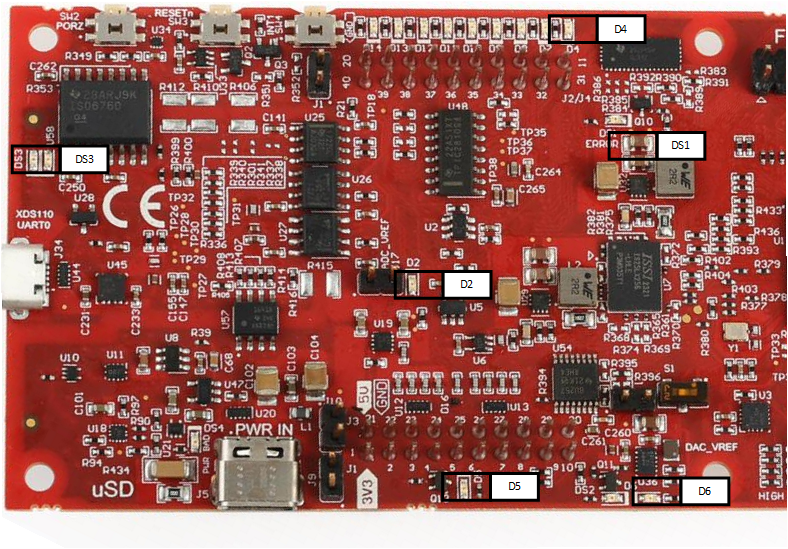

圖 3-3 電源狀態 LED
