ZHCUC18A April 2024 – August 2024
PRODUCTION DATA
AM263Px LaunchPad 具有一個 256Mb OSPI 閃存存儲器器件 (IS25LX256-LHLE),該閃存存儲器器件連接到 AM263Px SoC 的 OSPI0 接口。OSPI 支持單倍數據速率和雙倍數據速率,存儲器速度高達 133MHz。OSPI 閃存由 3.3V 系統電源供電。
OSPI0_D0/D1 信號也用于引導模式控制邏輯。通過使用多個 10KΩ 電阻器,可在該值鎖存后隔離引導模式控制邏輯。

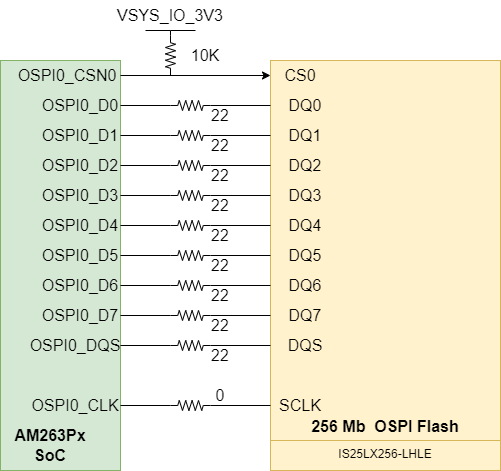

圖 3-13 OSPI 閃存接口原理圖中的 AM263P_OSPI0_DQS(UART1_RXD) 和 AM263P_OSPI0_LBCLK(UART1_TXD) 網絡名稱被錯誤地交換。根據數據表,OSPI0_DQS 必須連接到 M3 焊球引腳,OSPI0_LBCLKO 必須連接到 L3 焊球引腳。
有關更多詳細信息,請參閱OSPI DQS 和 LBCLK 網絡交換。
