ZHCUBZ9 May 2024 ULC1001
3.3.1.1 上方窗格

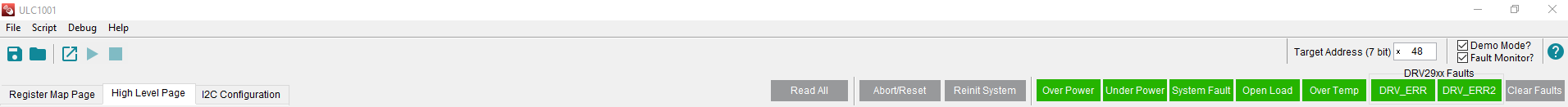

圖 4-9 中的 GUI 上方窗格包含標題欄、菜單欄、工具欄、頁面選擇選項卡以及各種按鈕和指示器。主要功能包括：配置和監控通信、加載和保存配置文件、記錄 ULC1001-DRV2911 EVM 寄存器讀寫、監控系統故障、中止和重新初始化系統、更改 7 位目標 I2C 地址以及在頁之間切換。
圖 3-9 GUI 上方窗格菜單欄位于圖 4-9 中的標題欄下方，其結構如表 4-7 所示。
表 3-6 菜單欄功能
| 菜單 | 功能 |
|---|---|
| File | Open Configuration、Save Configuration、Save Config Header File、Exit |
| Script | Launch Script Window、Start Script Recording、Stop Script Recording |
| Debug | Enter/Exit Demo Mode |
| Help | 提供指向 ULC1001-DRV2911 EVM 用戶指南和 GUI 版本信息的鏈接 |
菜單欄下方的快速鏈接按鈕從左到右執行以下功能：
- 保存配置
- 打開配置
- 啟動腳本窗口
- 在腳本窗口中開始錄制
- 在腳本窗口中停止錄制
在上方窗格的右側，存在用于設置目標 I2C 地址（7 位）、設置/清除演示模式和打開/關閉周期性故障監控的其他功能。ULC1001-DRV2911 EVM 的默認 7 位目標地址為 0x48。如果未選中 Demo Mode 字段框，則 GUI 會嘗試通過 USB2ANY 接口連接到 ULC1001-DRV2911 EVM。在 Demo Mode 下，用戶可以瀏覽 GUI 以熟悉 GUI 結構。開啟時，故障監控器周期為 100ms。
快速鏈接按鈕下方是頁面選擇選項卡。所選頁面將顯示在 GUI 中間窗格中。默認的 High Level Page 提供了開始評估 ULC1001-DRV2911 EVM 清洗性能的最快方法。Register Map Page 和 I2C Configuration 頁面用于高級調試和測試。
頁面選擇選項卡的右側有以下按鈕和指示器：
- Read All：從 ULC1001-DRV2911 EVM 讀取所有寄存器并更新 GUI。
- Abort Sequence：這將中止正在運行的清洗、校準或診斷模式。
- Reinit System：這會通知 ULC1001-DRV2911 EVM 使用寫入 I2C 緩沖器的值重新初始化寄存器。
- 故障和標志粘滯指示燈：綠色表示無故障，紅色表示故障。
- Clear Faults：清除故障和標志。
