ZHCUBG6A September 2019 – November 2023 ALM2402F-Q1
4 電源連接
ALM2402FQ1EVM 的電源連接是通過 EVM 頂部的連接器 J7 提供的。表 4-1 總結了電源連接器 J7 的引腳定義以及每個電源連接的允許電壓范圍。
表 4-1 ALM2402FQ1EVM 電源電壓范圍規格
| 引腳編號 | 電源連接 | 電壓范圍 |
|---|---|---|
| J7.1 | 輸入級電源 (VCC) | 4.5 V 至 16 V |
| J7.2、J7.4、J7.6 | 接地 | 0V |
| J7.3 | 運算放大器 1 輸出電源 (VCC_1) | 3 V 至 16 V |
| J7.5 | 運算放大器 2 輸出電源 (VCC_2) | 3 V 至 16 V |
默認情況下，ALM2402FQ1 配置為使用通過 J7.1 (VCC) 和 J7.2 (GND) 連接的單電源，且跳線 J8 和 J10 設置為分流引腳 1-2。或者，該 EVM 可以配置為使用三個獨立電源連接：輸入級電源 (VCC)、運算放大器 1 輸出電源 (VCC_1) 和運算放大器 2 輸出電源 (VCC_2)。將跳線 J8 和 J10 設置為分流引腳 2-3，允許使用獨立電壓源，如圖 4-1 所示。

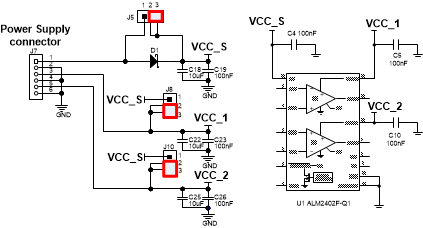

圖 4-1 ALM2402FQ1EVM 配備獨立的輸入級和輸出級電源
