5 輸入和輸出連接
ALM2402FQ1EVM 的輸入信號連接是通過使用位于 EVM 左側的 SMA 連接器和測試點提供的。雙路輸出放大器連接是通過 EVM 右側的連接器 J3 和測試點提供的。圖 5-1 顯示了 ALM2402FQ1EVM 輸入和輸出連接的簡化圖。

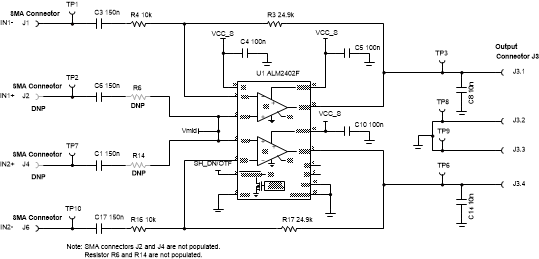

圖 5-1 ALM2402FQ1EVM 輸入和輸出連接表 5-1 總結了輸入和輸出連接器以及相應的測試點。
表 5-1 ALM2402FQ1EVM 輸入和輸出連接
| 連接器標識符 | 信號 | 注釋 | 測試點 |
|---|---|---|---|
| J1 | IN1– | SMA | TP1 |
| J2 | IN1+ | SMA（未組裝） | TP2 |
| J4 | IN2+ | SMA（未組裝） | TP7 |
| J6 | IN2– | SMA | TP10 |
| J3.1 | OUT1 | 螺釘端子 | TP3 |
| J3.2 | GND | 螺釘端子 | TP8 |
| J3.3 | GND | 螺釘端子 | TP9 |
| J3.4 | OUT2 | 螺釘端子 | TP6 |
