2.2.5 電流限制接頭 (RIPROPI)
DRV824x、DRV826x、DRV814x 和 DRV826x 系列器件在 IPROPI 器件引腳上的低側功率 MOSFET 上使用電流鏡集成了電流檢測輸出。IPROPI 引腳提供一個與高側 MOSFET 中的電流成比例的小電流（來自 IPROPI 引腳的電流）。IPROPI 電流可以由外部電阻 (RIPROPI) 轉換為成比例的電壓。集成的電流檢測功能使 DRV824x 和 DRV814x 器件能夠利用一個關斷時間固定的 PWM 斬波方案來限制輸出電流，并為外部控制器提供負載信息以檢測負載或失速條件的變化。即使在關斷時間慢速衰減再循環期間，集成的電流檢測功能也會提供電流信息，因此其性能要優于傳統的外部分流電阻檢測功能。此外，通過消除大型外部功率分流電阻，可降低 BOM 成本并減小 PCB 面積。在電機運行期間，可以通過 ITRIP 功能來配置關斷時間 PWM 電流調節電平，從而根據系統的需求限制負載電流。
在選擇 RIPROPI 值時必須結合 ITRIP 電平一起考慮（根據 SPI 或硬件器件型號通過 SPI 或外部跳線選擇進行配置），并受以下約束關系：
方程式 1. ITRIP (AMPS) = VITRIP_LVL/RIPROPI * AIPROPI

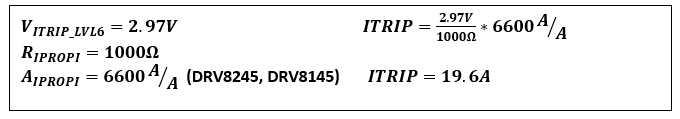

示例：（DRV8245-Q1 數據表中的典型值；AIPROPI 因器件型號而異）：
請參閱器件數據表中的電氣特性 - 電流檢測和調節 表，了解與 EVM 上所裝器件的輸出能力相匹配的 RIPROPI 值。

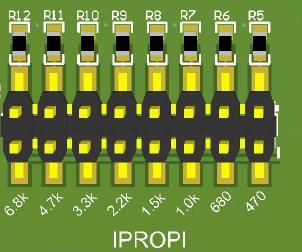

圖 2-5 展示了具有用戶可選擇的 RIPROPI 值的接頭。
圖 2-5 RIPROPI 接頭
