表 9-1 提供了用于設置模擬輸入路徑的不同設置。
| 耦合 | 輸入 | 要使用的 SMA | R2、R6、R10、R14 | R1、R8、R9、R16 |
|---|---|---|---|---|
| 交流(默認值) 5200RF | S/E 平衡-非平衡變壓器 (500kHz 至 9GHz) | INA(J4)、INB(J7) | 0? | DNI |
交流(默認值)5200SE | 集成平衡-非平衡變壓器 | INAP(J5) INBP(J6) | DNI | R1、R16 = DNI C74,C75 = 0.1uF |
| AC | 差分 5200SE = 不適用 | INAP(J5)、INAM(J3)、 INBP(J6)、INBM(J8) | DNI | 0.1μF |
| DC | 差分 5200SE = 不適用 | INAP、INAM、INBP、INBM | DNI | 0? |

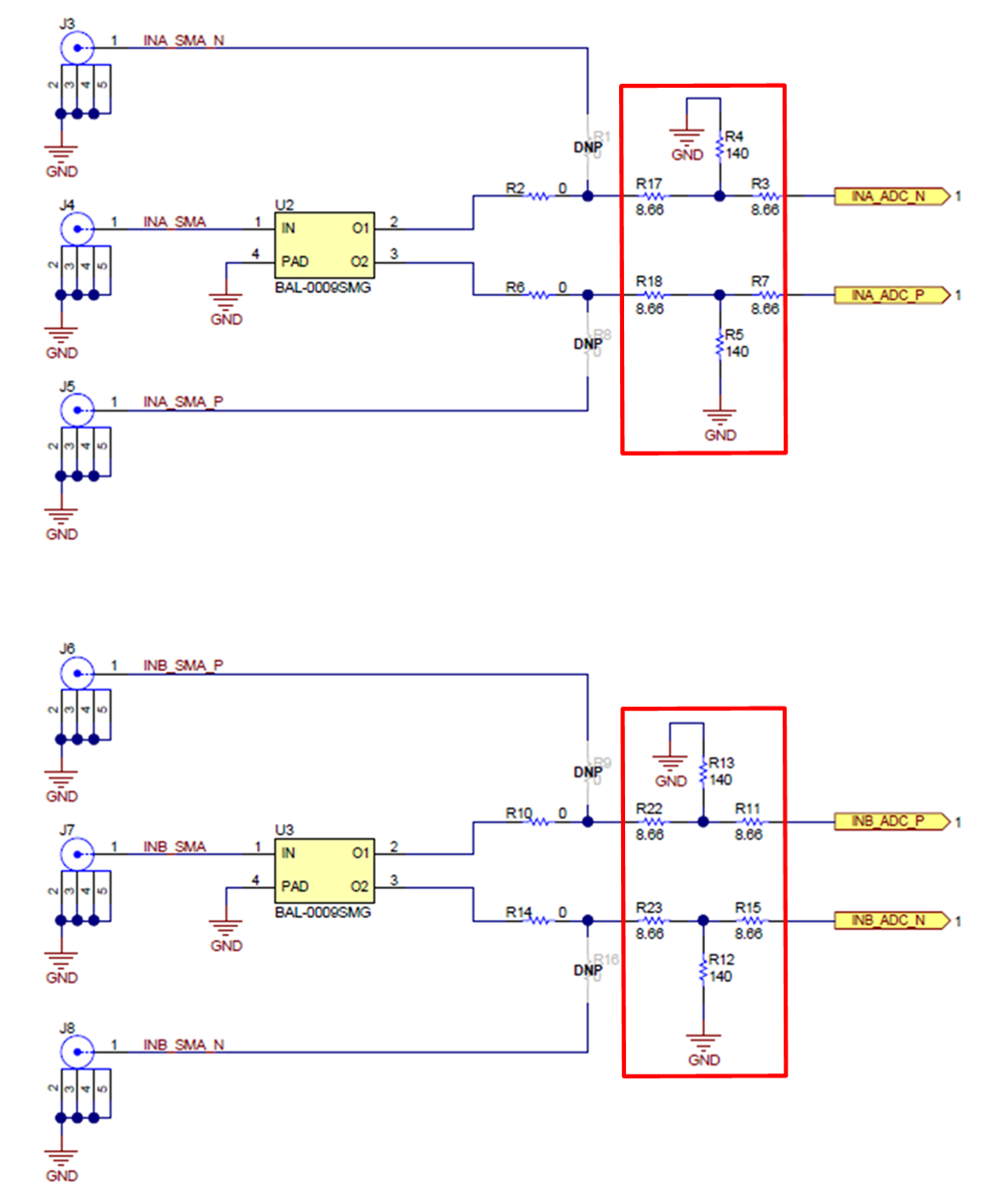

圖 A-1 模擬輸入路徑在輸入和 ADC 之間添加 3dB 衰減器。3dB 衰減器有助于保證頻率響應的平坦度。

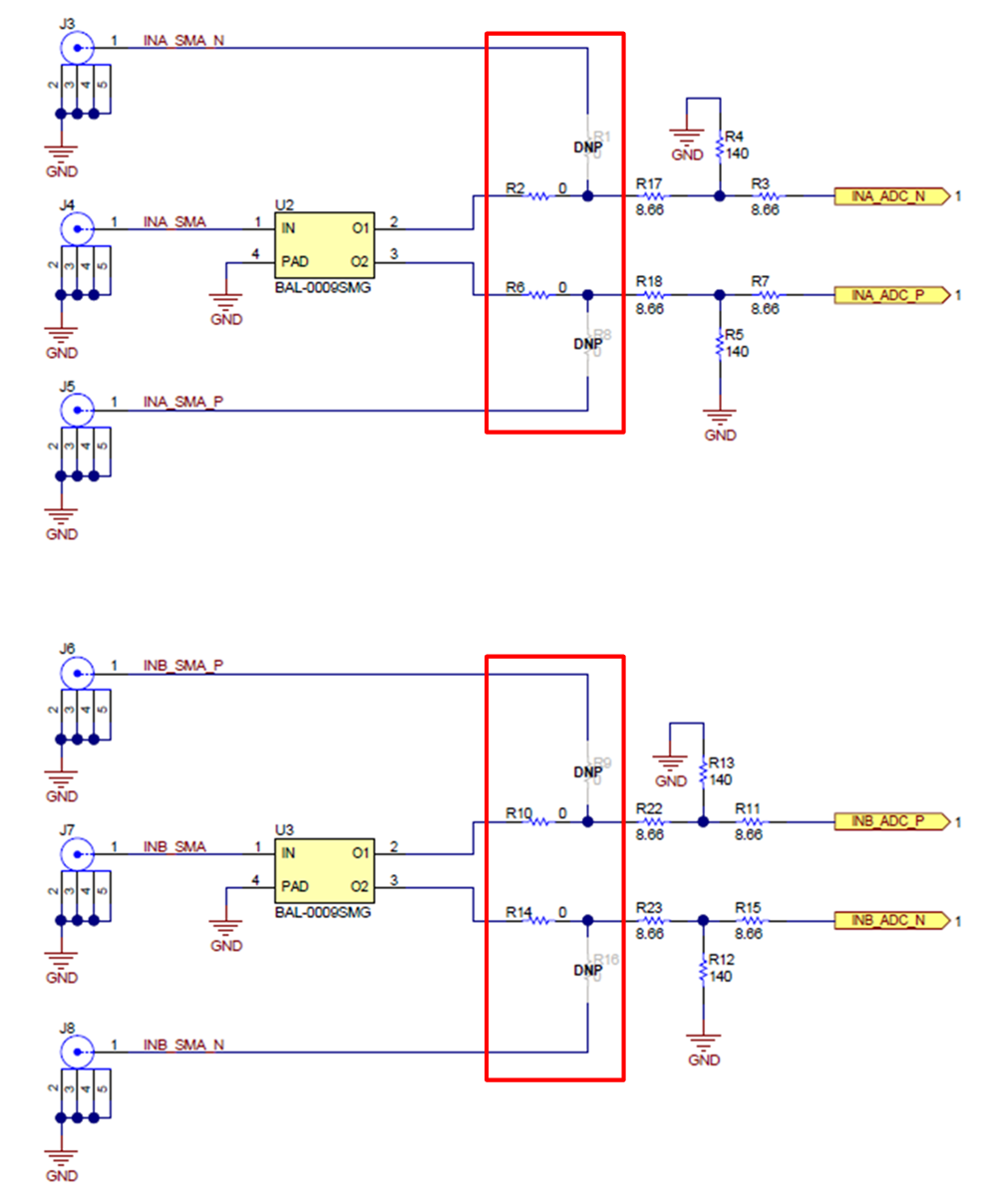

圖 A-2 3dB 衰減器
