4.3 底層控件
使用圖 4-1 中所示的 Low Level View 選項卡，可在位字段級配置器件。用戶可以隨時使用表 4-2 中的控件來配置器件或從器件中讀取數據。
表 4-2 底層控件
| 控制 | 說明 |
|---|---|
| 寄存器映射摘要 | 顯示 EVM 上的器件、這些器件的寄存器和寄存器的狀態。
|
| “Write register”按鈕 | 將 Write Data（寫入數據）字段中的值寫入寄存器映射摘要中突出顯示的寄存器 |
| “Write all”按鈕 | 使用 Register Map（寄存器映射）摘要中所示的值來更新寄存器映射摘要中所示的所有寄存器 |
| “Read register”按鈕 | 從 Register Map 摘要中突出顯示的寄存器中讀取數據，并在 Read Data 字段中顯示結果 可用于將 GUI 與硬件狀態重新同步 |
| “Read-all”按鈕 | 從 Register Map（寄存器映射）摘要中的所有寄存器中讀取，并顯示硬件的當前狀態 |
| Load Configuration（加載配置）按鈕 | 加載磁盤中的配置文件以及文件中的寄存器地址/數據值 |
| Save Configuration（保存配置）按鈕 | 將配置文件保存至磁盤，磁盤中包含配置寄存器的當前狀態 |
| Register Data（寄存器數據）組 | 對寄存器映射摘要中突出顯示的寄存器中可訪問的各個位進行操作 |
| 具有讀取或?qū)懭爰拇嫫靼粹o的獨立寄存器組 | 通過地址對 Block 下拉框中所示的器件執行通用的讀或?qū)懨?，并寫入?shù)據信息 |

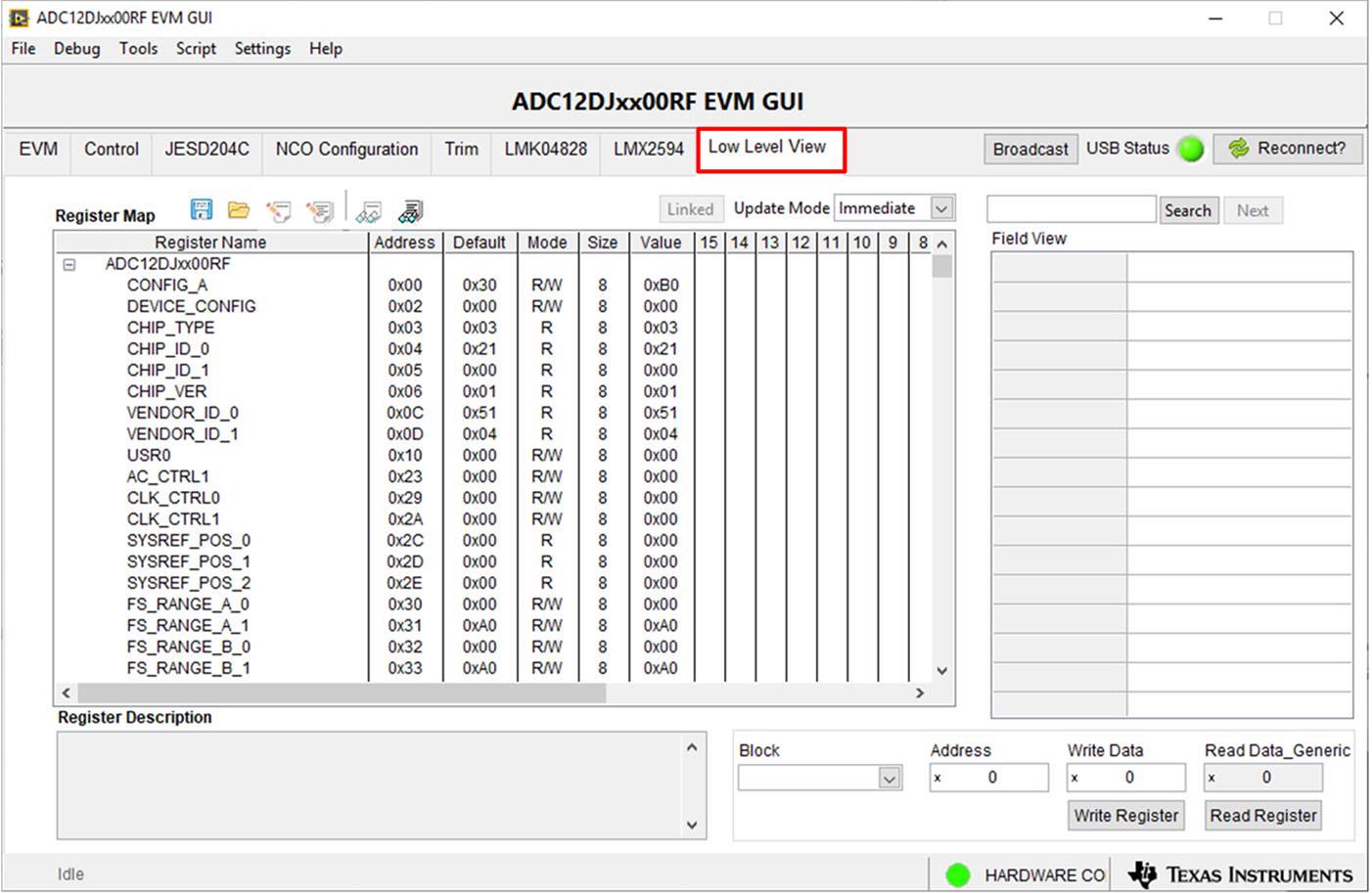

圖 4-1 底層寄存器控制選項卡
