9.5 啟動 BQStudio 軟件
- 啟動 BQStudio 軟件。
- 確認 Gauge Dashboard 面板檢測到 EV2x00 適配器和 BQ27220 器件。
- 如果器件之前處于 SEALED 模式，則通過向 Control()（0x00 和 0x01）發送相應的密鑰使其處于 UNSEAL 模式。BQ27220 在 UNSEAL 模式下啟動，而不是在 FULL ACCESS 模式下啟動。進入 FULL ACCESS 模式以訪問數據存儲器。有關進入 FULL ACCESS 模式的過程，請參閱Chapter7。
- 點擊 Data Memory 以顯示數據存儲器 (RAM) 中的 OTP 出廠默認設置。
- 點擊 Import 以從提供的樣例 .gg 文件中加載 Data Memory 內容。

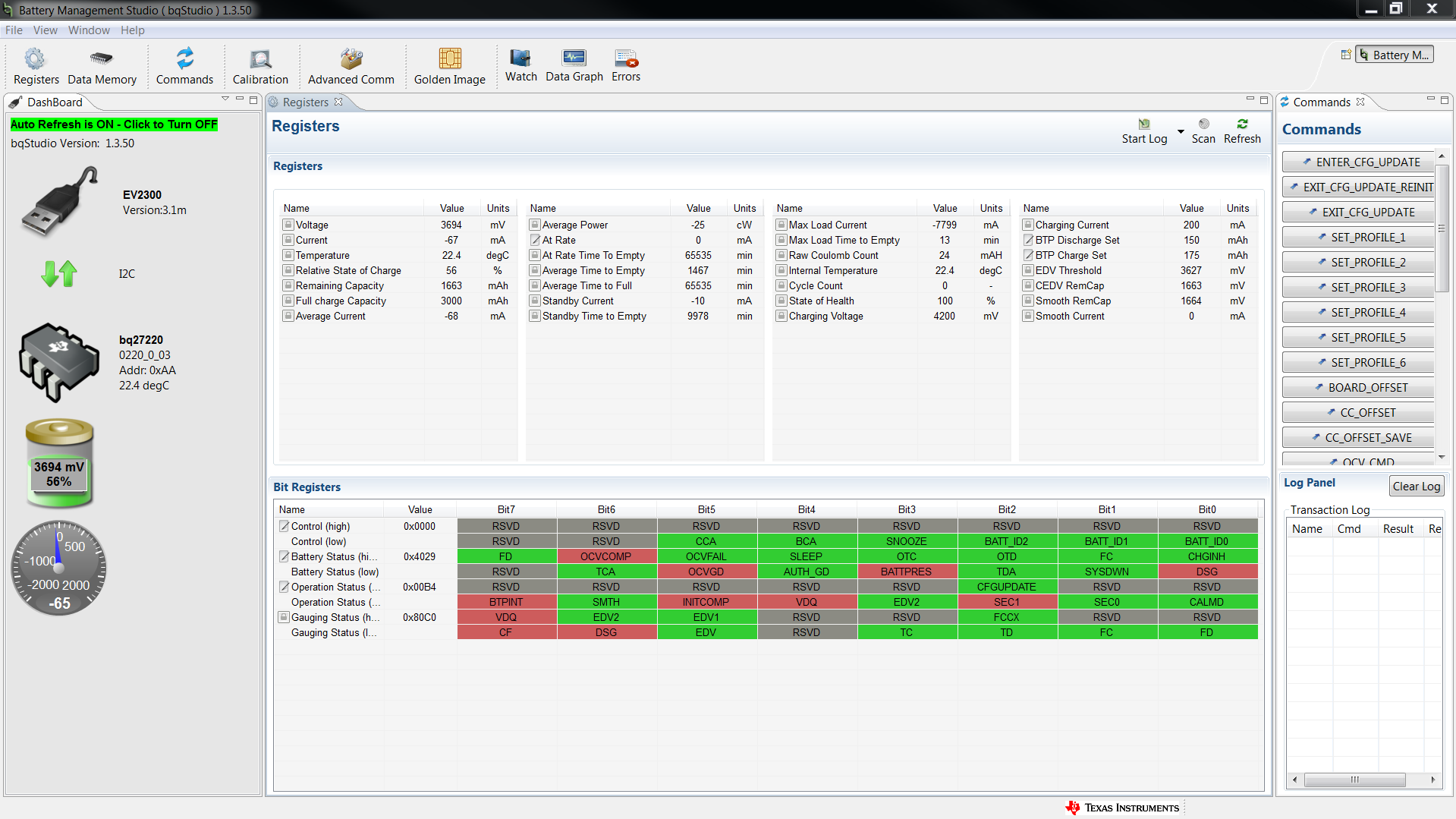

圖 9-3 啟動 BQStudio 軟件
