ZHCUAN8A April 2016 – November 2022 BQ27220

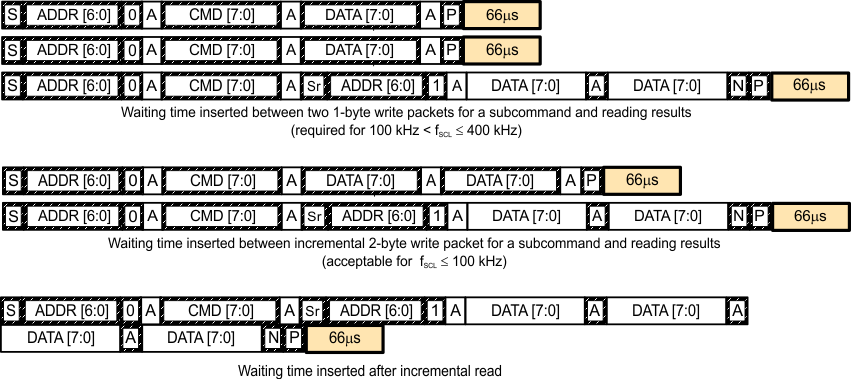

為了確保在 400kHz 下正常運行,必須在所有發往電量監測計的數據包之間插入 t(BUF) ≥ 66μs 的總線空閑等待時間。此外,如果 SCL 時鐘頻率 (fSCL) 大于 100kHz,則使用單獨的 1 字節寫入命令來實現正確的數據流控制。下圖展示了發出控制子命令和讀取狀態結果之間所需的標準等待時間。DF_CHECKSUM() 子命令要求在讀取結果之前有至少 100ms。對于讀寫標準命令,至少需要 2s 才能更新結果。對于只讀標準命令,無需等待時間,但主機每秒發出所有標準命令的次數不應超過兩次。否則,電量監測計可能會由于看門狗計時器過期而導致復位問題。
