2.1.5 EDV 放電率和溫度補償
如果啟用了 EDV 補償，則 BQ27220 器件會計算電池電壓，以便確定作為電池容量、溫度和放電負載的函數的 EDV0、EDV1 和 EDV2 閾值。計算 EDV0、EDV1、EDV2 的一般公式如下：
Equation1. EDV0,1,2 = n (EMF × FBL – |ILOAD| × R0 × FTZ)
- EMF 是高于計算得出的最高電池 EDV 閾值的空載電池電壓。EMF 在 CEDV 曲線 EMF 中以 mV 為單位進行編程。
- ILOAD 是電流放電負載幅度。
- n = 串聯電池節數。對于 BQ27220，n = 1。
- FBL 是根據電池容量和溫度調整 EDV 電壓以匹配電池空載特性的因子。Equation2. FBL = f (C0, C + C1, T)
- C（對于 EDV0、EDV1 和 EDV2 分別為 0%、3% 或 Battery Low %）和 C0 是與容量相關的 EDV 調整因子。C0 在 CEDV 曲線 C0 中進行編程。C1 是 EDV0 (RM = 0) 處所需的剩余電池容量。C1 因子存儲在 CEDV 曲線 C1 中。
- T 是以 °K 為單位的當前溫度
- R0?FTZ 表示作為溫度和容量的函數的電池電阻。Equation3. FTZ = f (R1, T0, C + C1, TC)
- R0 是存儲在 CEDV 曲線 R0 中的一階速率相關性因子。
- T 是當前溫度；C 是與 EDV0、EDV1 和 EDV2 相關的電池容量。
- R1 調節阻抗隨電池容量的變化。R1 在 CEDV 曲線 R1 中進行編程。
- T0 調節阻抗隨電池溫度的變化。T0 在 CEDV 曲線 T0 中進行編程。
- TC 調節低溫 (T < 23°C) 下的阻抗變化。TC 在 CEDV 曲線 TC 中進行編程。

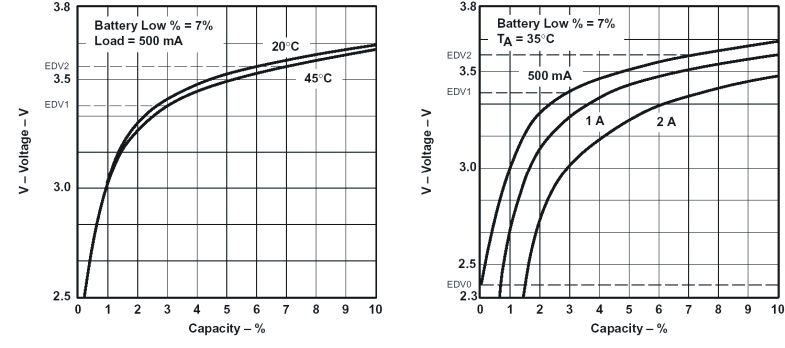

下圖展示了使用鋰離子 18650 電池的不同溫度和負載的典型補償值計算得出的 EDV0、EDV1 和 EDV2 閾值與容量之間的關系。不同電池類型和制造商的補償值差異很大，必須與各個獨特的特性完全匹配，才能實現理想性能。
圖 2-2 (a) 各種溫度下 EDV 計算值與容量之間的關系，(b) 各種負載下 EDV 計算值與容量之間的關系
