3.1 寄存器屏幕
通過“Start | Programs | Texas Instruments | Battery Management Studio”菜單序列或 Battery Management Studio 快捷方式運行 Battery Management Studio。此時將出現“Registers”屏幕（請參閱圖 3-1）。“Registers”部分包含用于監測電量的參數。“Bit Registers”部分提供狀態和故障寄存器的位級圖。綠色標志表示該位為 0（低電平狀態），紅色標志表示該位為 1（高電平狀態）。點擊 Refresh（單次掃描）按鈕時便會開始顯示數據，而點擊 Scan 按鈕時則會連續進行掃描。

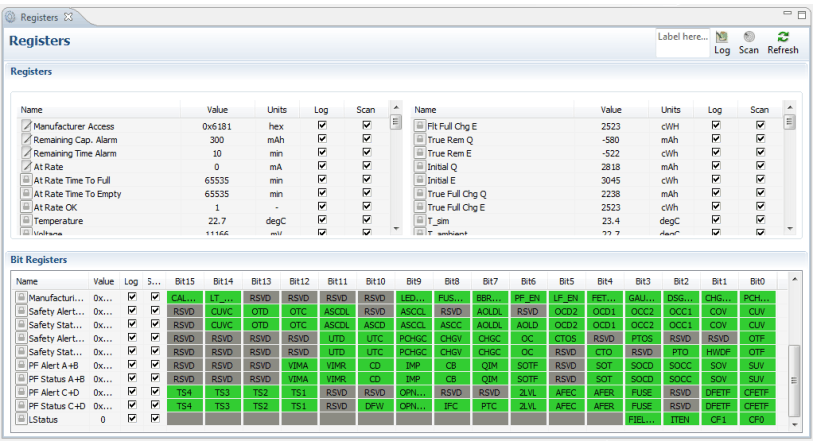

圖 3-1 寄存器屏幕可通過“| Window | Preferences | SBS | Scan Interval |”菜單選項設置連續掃描周期。
Battery Management Studio 程序提供了記錄功能，可記錄“Log”復選框（位于“Register”部分中每個參數旁邊）選擇的值。要啟用此功能，請選擇 Log 按鈕，此時會選中 Scan 按鈕。停止記錄后，Scan 按鈕仍處于選中狀態，需要手動取消選擇。
