本節將介紹 EVM 的硬件連接。請參閱圖 2-1。

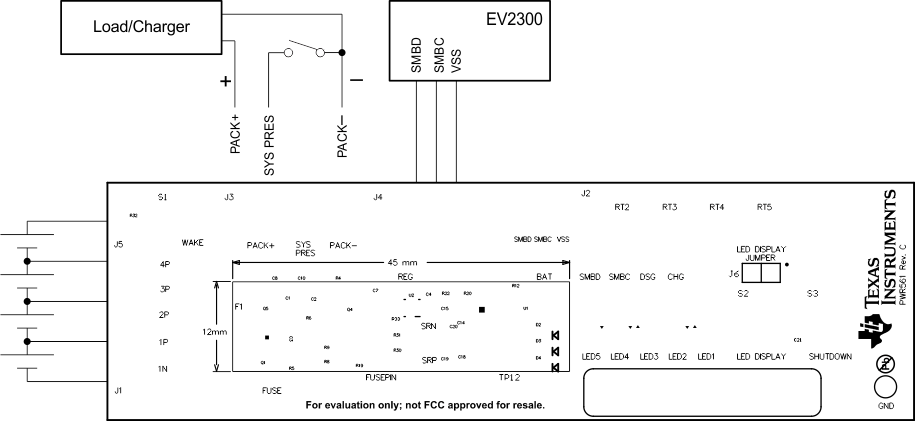

圖 2-1 bq40z50 電路模塊與電芯和系統負載或充電器的連接

• 與電芯直接連接：1N (BAT–)、1P、2P、3P、4P (BAT+)

  將電芯連接到 J1 和 J5 引腳塊。連接電芯時不需要遵循特定的順序；不過，最好先連接電池組中最下方的電芯（電芯 1），然后按順序連接電芯 2-4。按照其他順序連接電芯時并不會損壞 U1 和 U2 器件，但 bq296000 可能會燒斷保險絲。首先連接電芯 1 則可以避免這一風險。未使用的電壓檢測輸入應短接處理。請參閱圖 2-2。

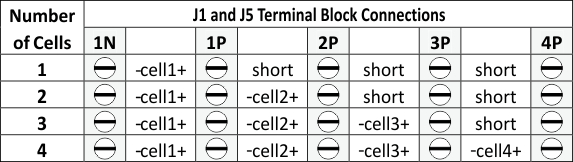

  圖 2-2 電芯連接配置

  可以使用電阻電芯模擬器替代電池電芯。在 J1 或 J5 連接器的各觸點間連接電阻。例如，1N 與 1P 之間、1P 與 2P 之間等，直到獲取所需數量的電芯為止。電芯模擬器可通過電源供電。通常將電源設置為“所需電芯電壓 × 電芯數”并將地線接至 1N，正極線接至 4P。例如，對于單節電芯電壓為 3.6V 的 3 節電芯配置，電源設置為 3 × 3.6 = 10.8V。

• 串行通信端口（SMBC、SMBD）

  將通信接口適配器電纜連接到 J2 以及 EV2300 上的 SMB 端口。

• PACK+ 和 PACK- 之間的系統負載和充電器連接

  將負載或電源連接到 J3 或 J4 引腳塊。負載或電源的正極線應至少連接到前兩個標有 PACK+ 的引腳塊中的一個。負載或電源的地線應連接到最后一個標有 PACK– 的引腳塊。

• 系統狀態引腳 (SYS PRES)

  開始執行充電或放電測試之前，將 J3 端子塊上的 SYS PRES 引腳連接到 PACK–。當“Pack Configuration A”寄存器中的不可拆卸 (NR) 位設置為 1 時，可將 SYS PRES 保持開路。要測試睡眠模式，請斷開 SYS PRES 引腳。

• 將器件從關斷模式喚醒 (WAKE)

  按下“Wake”按鈕開關，將 Bat+ 暫時連接到 Pack+。這會將電壓施加到 bq40z50 上的 PACK 引腳，從而使穩壓器上電并啟動初始化序列。

• 參數設置

  默認數據閃存設置會將器件配置為 3 節串聯鋰離子電芯。用戶應更改“| Data Flash | Settings | DA Configuration”寄存器，設置串聯電池節數，從而匹配實際的電池包配置。這樣便完成了基本設置。另外，還應該更新其他數據閃存參數，以對電池組的電量監測操作進行微調。如需參數設置方面的幫助，請參閱 bq40z50 TRM。
