5.14 熱性能測量
測試方法：
如圖 5-35 所示，UCC28C56H EVM 放置在保護外殼中，以便使測試人員與高壓 (VIN > 50V) 隔離。該外殼未提供任何強制空氣流動（即沒有風扇）。由于靜止空氣環境，以下熱結果應視為最壞情況。在每種負載條件下，均熱時間為 30 分鐘至 45 分鐘。
EVM 上最熱的元件是變壓器。變壓器溫度通過兩種方式測得：(1) 通過直接綁到繞組頂部的熱電偶（參閱圖 5-36）；(2) 使用直接放置在熱電偶/繞組上方的熱像儀和黑色電工膠帶（參閱圖 5-37）。這兩種方法得出的結果彼此相差 2°C。輸出整流二極管和開關 MOSFET 的溫度僅通過熱像儀獲取。變壓器附近的 PCB 溫度通過熱電偶測得。

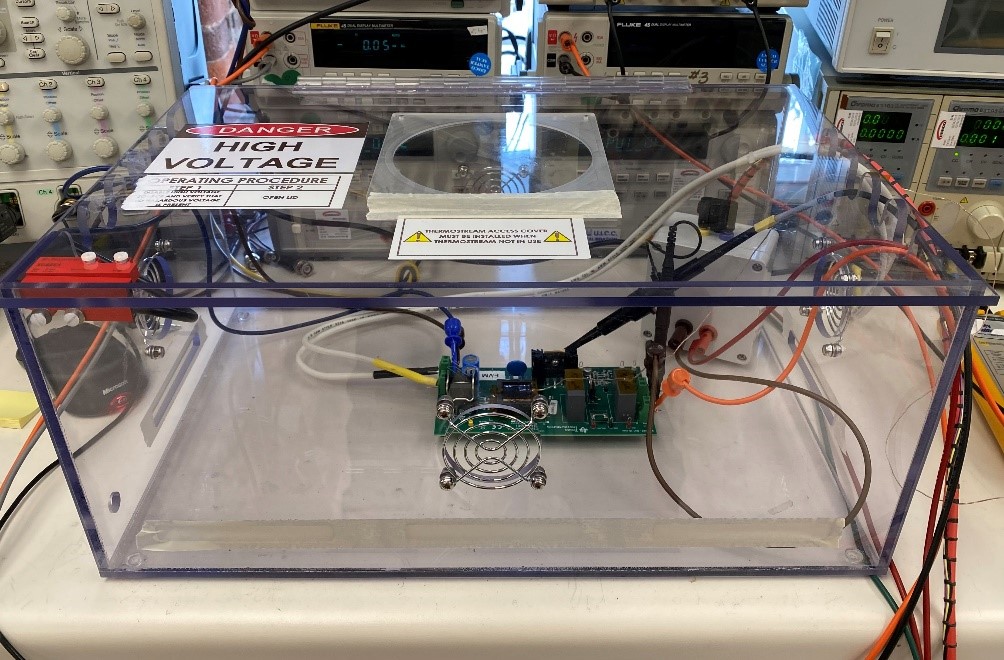

 圖 5-35 UCC28C56H EVM 置于有機玻璃外殼中用于確保高壓安全。幾乎沒有空氣流動。 |
|

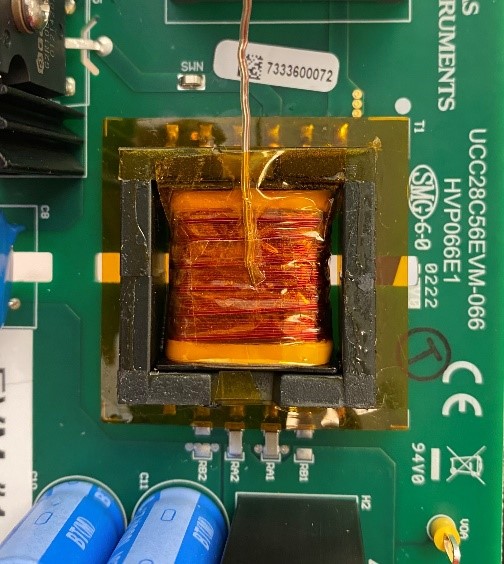

 圖 5-36 綁在繞組上的熱電偶 |

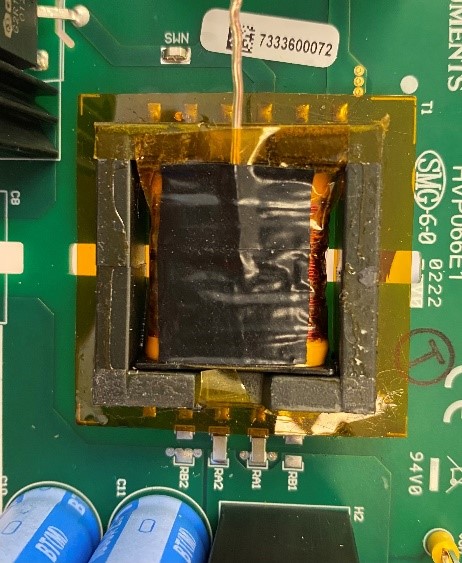

 圖 5-37 熱像儀黑色膠帶 |
變壓器溫度與負載間的關系

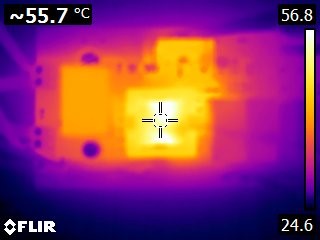

 圖 5-39 變壓器溫度為 55.7°C |
變壓器和 PCB 溫度：
變壓器 TRISE = 53.9°C - 30.6°C = 23.3°C |

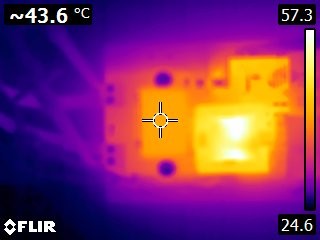

 圖 5-40 輸出二極管溫度為 43.6°C |

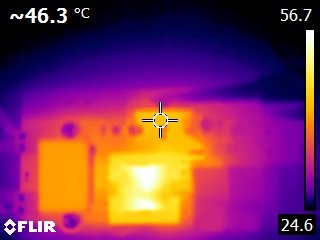

 圖 5-41 MOSFET 溫度為 46.3°C |

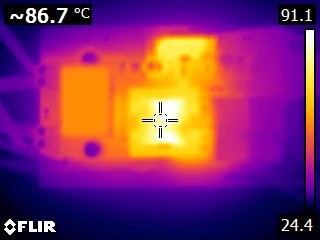

 圖 5-42 變壓器溫度為 86.7°C |
變壓器和 PCB 溫度：
變壓器 TRISE = 86.5°C - 37.6°C = 48.9°C |

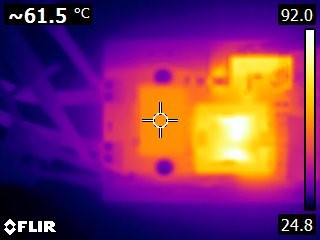

 圖 5-43 輸出二極管溫度為 61.5°C |

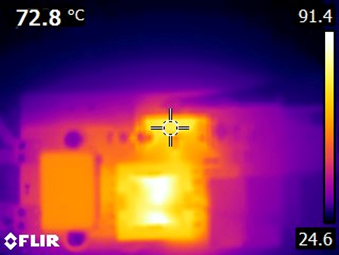

 圖 5-44 MOSFET 溫度為 72.8°C |
