2 說明
UCC28C56EVM-066 是一款適用于 EV/HEV 汽車動力總成的高效初級側控制（使用 AUX 繞組）反激式輔助電源。該設計可為 800V 電池系統提供 15.2VTYP 40W 輸出，在 125V 至 1000V 的輸入電壓范圍內提供 40W 功率。確切輸出電壓取決于負載。該設計輸入為 40V 至 125V，可提供功率為 20W。該 EVM 采用 1700V 碳化硅 (SiC) MOSFET，非常適合 800V 電池系統。
該 EVM 是一款 4 層板，頂層和底層專用于信號和電源布線。兩個內層僅用于測試點布線。實際上，這是一款低成本的兩層 PCB。控制器及其相關的功率元件緊密地壓合在一塊 50mm x 86mm 區域中，用頂部絲印層上顯示的白色矩形來突出顯示。請注意，C1 未包含在關鍵元件中，因?yàn)樗灰暈橄到y(tǒng)中通用 VIN 旁路電容器的一部分。
我們盡一切努力使用符合汽車標準的元件。BOM 中列出了符合汽車標準的 1700V SiC MOSFET。經過咨詢給定的變壓器制造商，反激式變壓器應是符合汽車標準的。

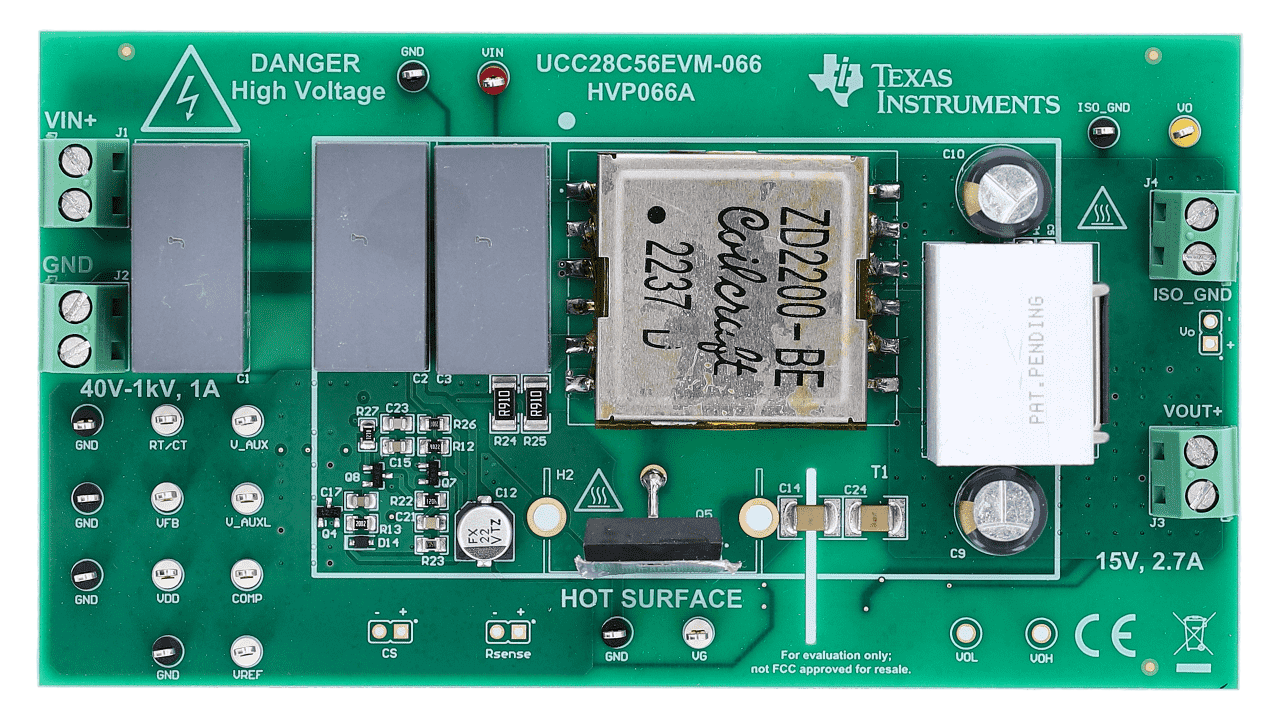

圖 2-1 UCC28C56EVM-066，HVP066A，頂視圖

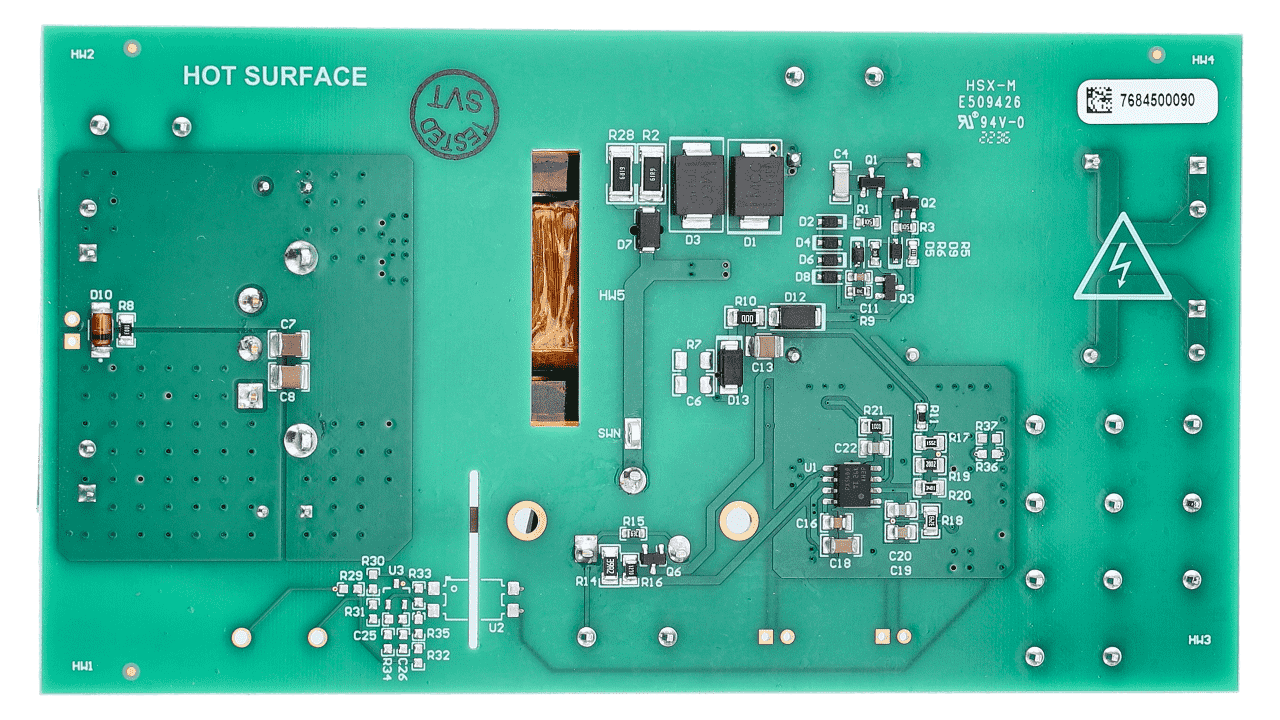

圖 2-2 UCC28C56EVM-066，HVP066A，底視圖
