ZHCUAJ2 June 2021 TCA39306
2.2 可調上拉電阻器
TCA39306EVM 帶有可調上拉電阻器，允許用戶從 4.7k 和 820Ω 電阻器中進行選擇。當從可調上拉組中未選擇電阻器時，該電路板本身在 I2C 總線上具有一個 10k 上拉電阻器。選擇 4.7k 時，有效上拉電阻為 3.2kΩ。僅選擇 820Ω 上拉電阻時，有效上拉電阻約為 750Ω。當選擇兩個可調上拉電阻器時，有效電阻約為 650kΩ。上拉電阻選擇器如圖 2-1 所示。
表 2-1 有效上拉電阻器值表
| 上拉電阻 (Ω) | 等效上拉電阻 (Ω) |
|---|---|
| 10k || 4.7k | 3.2k |
| 10k || 820 | 約為 750 |
| 10k || 4.7k || 820 | 約為 650 |

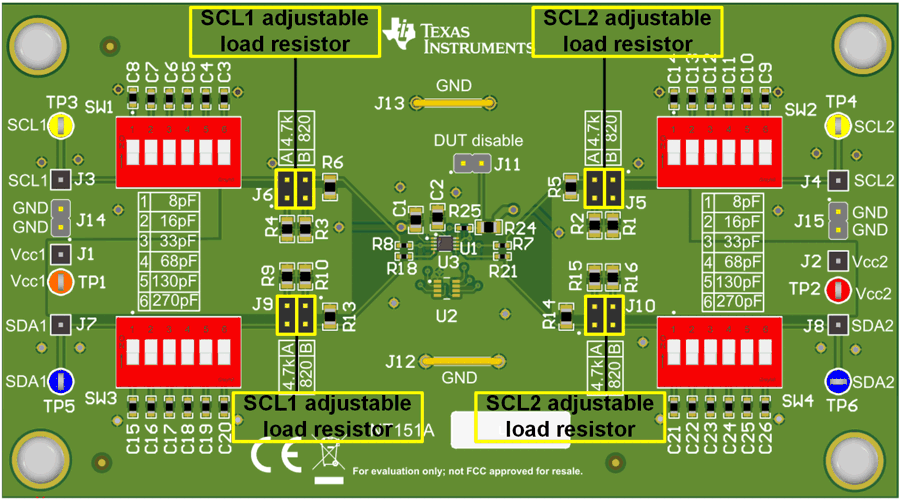

圖 2-1 可調上拉電阻器
