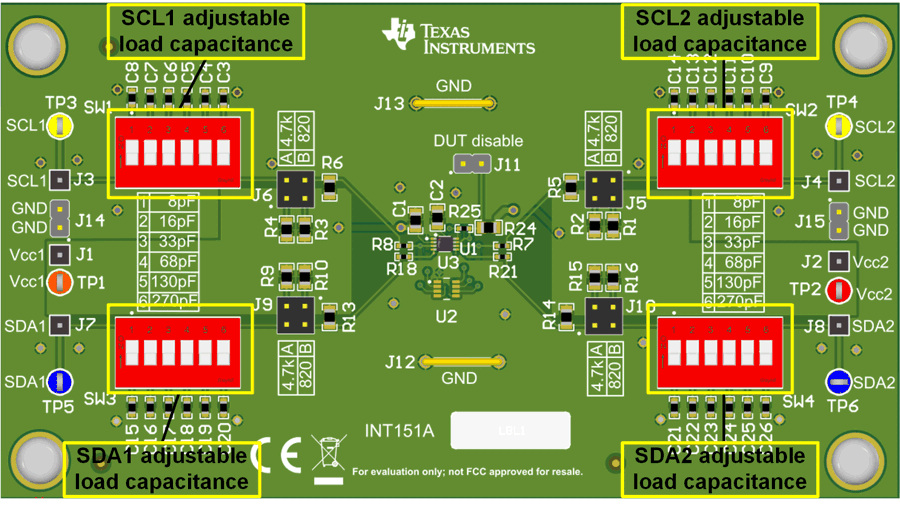

圖 2-2 顯示了帶有負載電容選擇器標記的電路板。

在 I²C 系統的一種主要限制條件下，TCA39306 EVM 為設計人員提供了一種在容性負載下測試器件的方法。表示為 S1、S2、S3 和 S4 的開關使用戶能夠更改 I²C 總線電容，電容最高約為 525pF?？梢砸源蠹s 8pF、16pF、33pF、68pF、130pF 和 270pF 的增量選擇開關電容器。例如：如果設計人員希望總電容為 275pF，則選擇以 130pF、68pF、33pF、16pF 和 8pF 的電容進行開關，對于大約 255pF 的組合電容，器件電容和 PCB 電容可估算為大約 20pF，從而產生大約 275pF 的電容。

請注意，由于 PCB 線路布線和板上 IC 的寄生效應，會產生額外的電容。對于器件的 SDA 和 SCL 引腳，假設 I²C 線路上每個器件的最大容值為 10pF。需要注意的一個重要方面是，TCA39306 器件不會重新驅動 I²C 信號。這意味著當來自 SDA 或 SCL 的信號從低電平變為高電平時，器件兩側的電容沒有分離，而是在技術上進行連接（即，產生并聯總電容值）。之所以強調這一點，是因為 I²C 標準將標準和快速模式的總線電容限制為 400pF，而將快速+ 模式的總線電容限制為 550pF。如果 I²C 系統預計會超過該值，則需要使用 I²C 緩沖器和轉接驅動器來分離兩側之間的電容，使其低于所需的電容限值。

電流 I³C 規格狀態總線電容負載應小于 50pF，因此在使用 I³C 進行測試時應將所有開關置于關閉位置。
