ZHCUAJ2 June 2021 TCA39306
2.4 DUT 位置
TCA39306EVM 附帶 U1 作為 DUT（被測器件），即采用 DCU 封裝的 TCA39306，如圖 2-3 所示。EVM 包括 DDF 封裝和未組裝的 DTM 封裝。

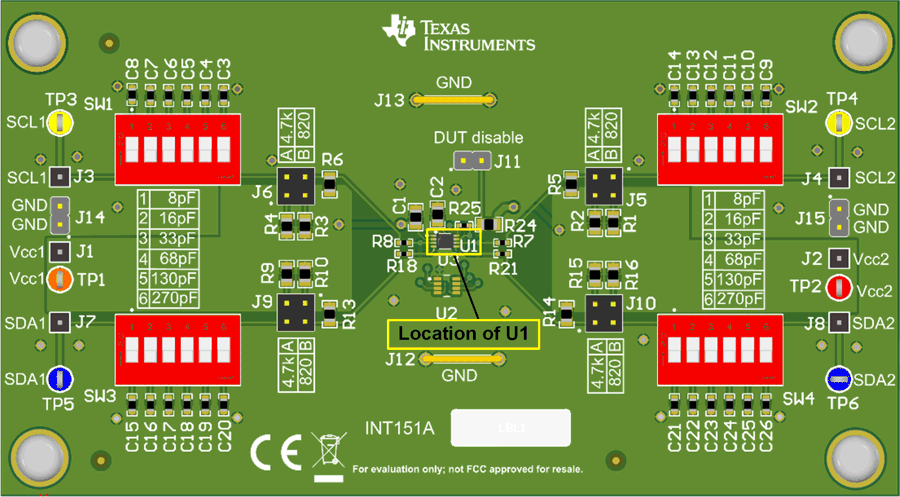

圖 2-3 U1 位置如果用戶更喜歡使用 DDF 封裝，則需要刪除 U1，然后組裝 U2。除了組裝 U2 之外，電阻器：R11、R12、R17、R19、R22、R20 和 R23 都必須裝配 0Ω 電阻器。可以在 EVM 的背面找到這些電阻器，如圖 2-4 所示。
圖 2-4 U2 已組裝

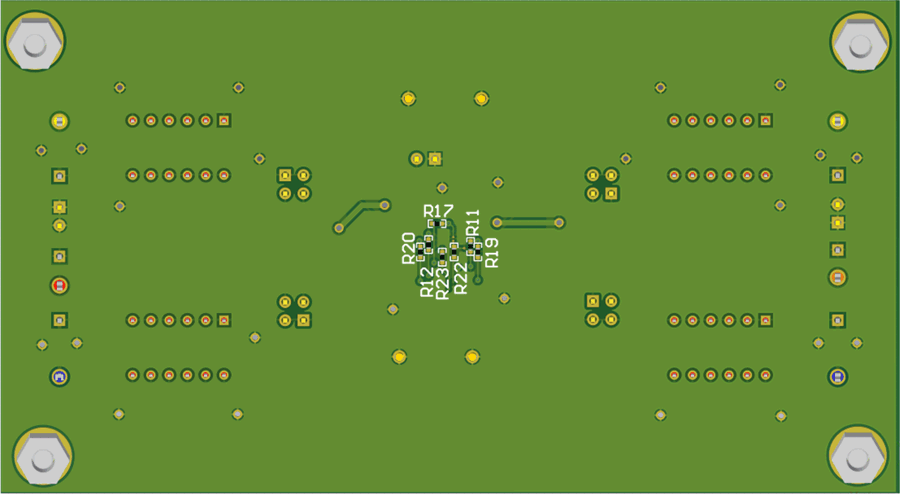

圖 2-5 電路板背面的電阻器如果需要安裝 DTM 封裝，則必須不安裝 U1 以顯示 U3 的位置。圖 2-6 顯示了 U3 的位置。
圖 2-6 U3 位置
