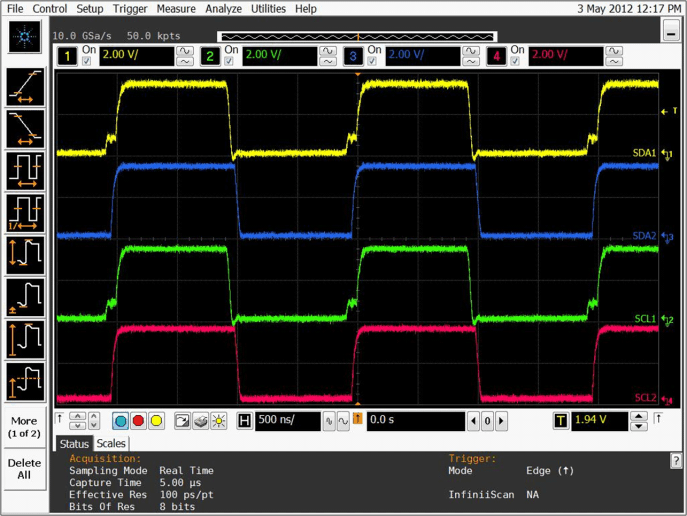

圖 2-2 說明了 U1 的 SDA1 和 SCL1 被視為輸入并由連接到 J3A/J4A (SDA1) 和 J5A/J6A (SCL1) 的 I²C 發送器驅動。SDA2 和 SCL2 的輸出波形分別在 J3B/J4B 和 J5B/J6B 的示波器上捕獲。請注意 SDA1 和 SCL1 輸入波形上升沿的階躍，指示了器件的 tLOOP 參數，并演示了 1 側輸出和輸入的低電平差異的影響，使器件能夠避免閂鎖狀態。

請注意 t_LOOP 對 SDA1 和 SCL1 輸入波形上升沿的影響。

圖 2-2 1 側典型輸入波形

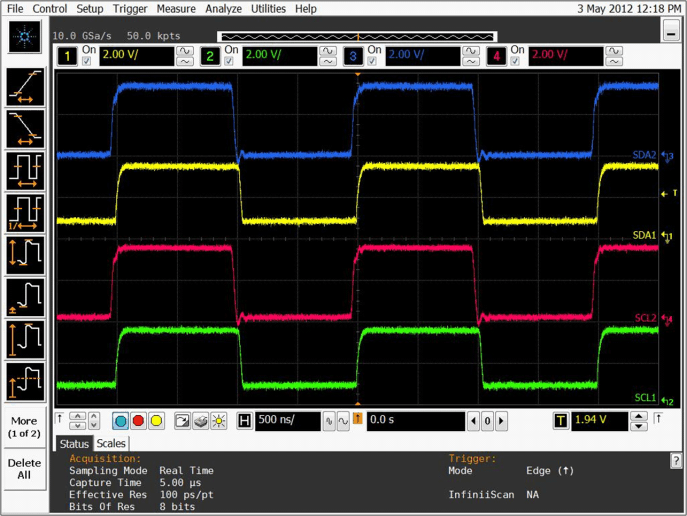

圖 2-3 說明了 U1 的 SDA2 和 SCL2 被視為輸入并由連接到 J3B/J4B (SDA2) 和 J5B/J6B (SCL2) 的 I²C 發送器驅動。SDA1 和 SCL1 的輸出波形分別在 J3A/J4A 和 J5A/J6A 的示波器上捕獲。請注意 SDA1 和 SCL1 輸出低電平與接地電平的偏移。這是由于 1 側的高輸出低電平旨在防止閂鎖狀態。

請注意 SDA1 和 SCL1 輸出低電平電壓與接地電壓的偏移。

圖 2-3 2 側典型輸入波形

除了此處所示的情況外，SDA 和 SCL 信號還以相互相反的方向傳播。但是，如果使用 ISO1541，SCL 線是單向的，只允許信號從 SCL1 傳播到 SCL2，而非相反。
