ZHCUAC1A June 2012 – September 2022 ISO1540 , ISO1540-Q1 , ISO1541 , ISO1541-Q1
2.1 概述
圖 2-1 中的基本設置包含評估隔離器性能所需的兩個電源，兩側中的任一側采用 3.3V 或 5V 的任意組合。如果在相同的電源電壓下評估兩側，則只需一個電源即可為 EVM 的兩側供電。
警告：
請注意，此 EVM 僅用于運行參數性能評估，不適用于隔離電壓測試。施加超出隔離器最大建議工作電壓 5.5V 的電壓可能會損壞 EVM。
請注意，如果使用 ISO1541，則為 SCL2 引腳提供輸入信號不會在 SCL1 上產生任何輸出，SCL1 保持上拉至 VCC1。

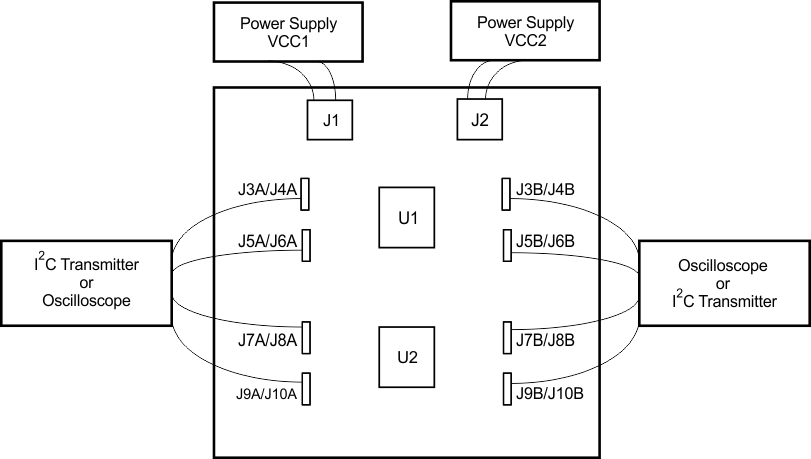

圖 2-1 基本 EVM 操作
