ISO1540 和 ISO1541 的引腳排列如圖 1-1 所示。這些器件具有輸入噪聲濾波器，可防止高達 5ns 的瞬態脈沖傳遞到器件的輸出端。

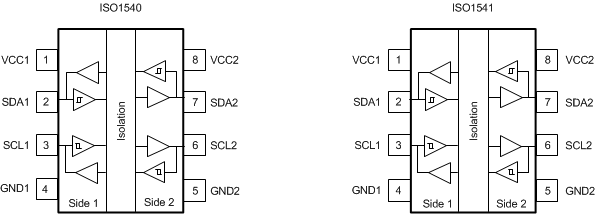

圖 1-1 ISO1540 和 ISO1541 的引腳排列

EVM 如圖 1-2 所示，隨附安裝的 ISO1540 和 ISO1541 來分別代替 U1 和 U2。但是，此 EVM 可配置為與兩個 ISO1540 或兩個 ISO1541 配合使用。

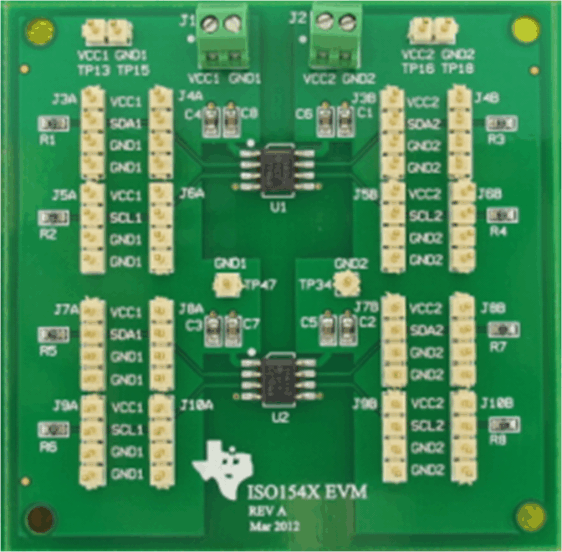

圖 1-2 ISO154xEVM 頂視圖

使用 EVM 上的 4 引腳跳線（1 側 J3A 至 J10A，2 側 J3B 至 J10B)，可以將輸入或輸出引腳連接到電源電壓 (VCCx) 或接地 (GNDx)。這些跳線還為每個引腳提供示波器探針訪問。

每條信號線（SDAx、SCLx）都配置有一個 1kΩ 上拉電阻器（R1 至 R8）到相應的電源 (VCCx)。可根據應用要求重新配置該上拉電阻器的阻值。
