如果使用 Battery Management Studio，請使用以下步驟進行通信驗證：

1. 在 Battery Management Studio 中，選擇頁面頂部的 READ REGISTER。此時頁面頂部會顯示 Device ACK OK。
2. 選擇屏幕右上角的 Field View。請注意，這里有兩個選項卡，一個用于 8 位寄存器，一個用于 16 位寄存器。8 位選項卡中包括芯片、充電器、OTG single-bit（單位）寄存器和多位寄存器部分。16 位選項卡中有充電器和 OTG 多位寄存器部分，用于設置電壓和電流。此外，ADC 寄存器在 16 位選項卡上。
3. 如果默認情況下尚未設置充電模式充電器寄存器設置，請按以下方式準備該設置：
   • 在 8-bit Registers 選項卡上的 Chip Config Single-bit Registers 部分，
     • 將“Watchdog Timer”更改為“Disabled”。
     • 選中“ShipFET Present?”復選框。

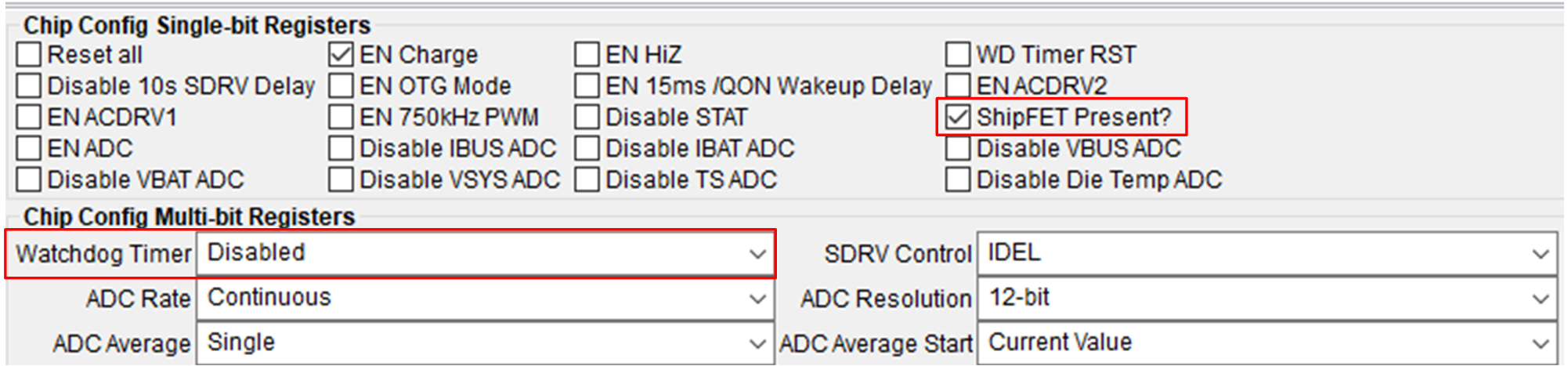

     圖 2-2 Single-bit （單位）寄存器章節
   • 在 8-bit Registers 選項卡上的 Charger Multi-bit Registers 部分，
     • 將“Precharge current”設置為“240mA”。
     • 將“ABS VINDPM”設置為“4000mV”。
     • 將“VSYSMIN”設置為“7000mV”。

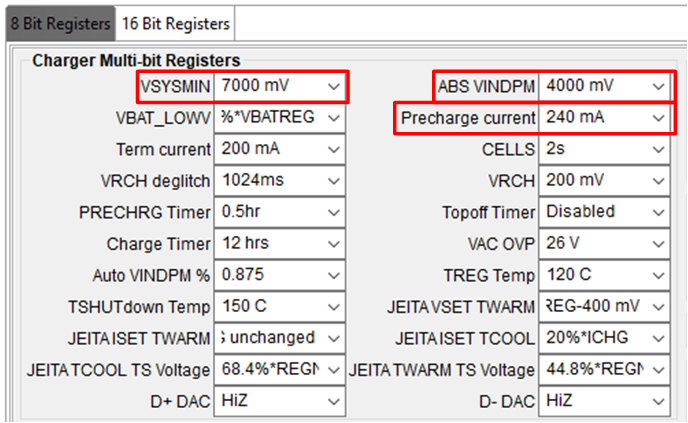

     圖 2-3 多位寄存器章節
   • 在 16-bit Registers 選項卡上的 Charger Multi-bit Registers 部分，
     • 將“Charge Voltage”充電調節限制設置為“8400mV”。
     • 將“Charge Current”（充電電流）設置為“500 mA”。
     • 將輸入電流調節限制 (IINDPM) 設置為“3000 mA”。

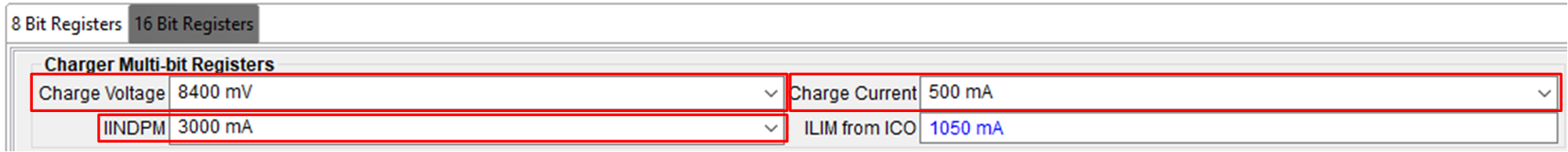

   圖 2-4 16 位寄存器部分

如果使用 TI Charger GUI，請按照以下步驟操作。

1. 在 TI Charger GUI 主頁中，選擇您正在使用的充電器。在左下方，用戶應看到 Hardware Connected。圖 2-5 是左側面板上圖標含義的簡要說明：


   圖 2-5 圖標指南
   注： 如果 EVM 已通電但未通信（例如，未 ACK），請嘗試使用 SLVC695 處的軟件將 USB2ANY 固件更新至新版本。該軟件包含的步驟會指示您使用回形針或窄針按下 USB 連接器與 LED 對面的復位按鈕。
2. 轉到 Chip Configuration，將 Watchdog Timer 設置為“Disabled”并選中 ShipFET present? 復選框。

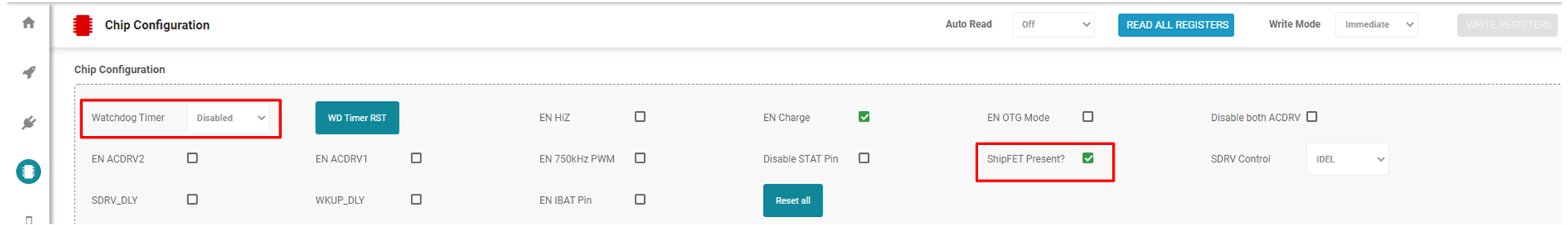

   圖 2-6 芯片配置
3. 轉到“Charger Configuration”（充電器配置）并
   • 將 VSYSMIN 設置為 7V
   • 將“Charge Voltage”（充電電壓）設置為 8.4V
   • 將“Charge Current”（充電電流）設置為 0.5A
   • 將“Precharge current”（預充電電流）設置為 0.24A
   • 將“IINDPM”設置為 3A
   • 將“ABS VINDPM”設置為 4.0 V

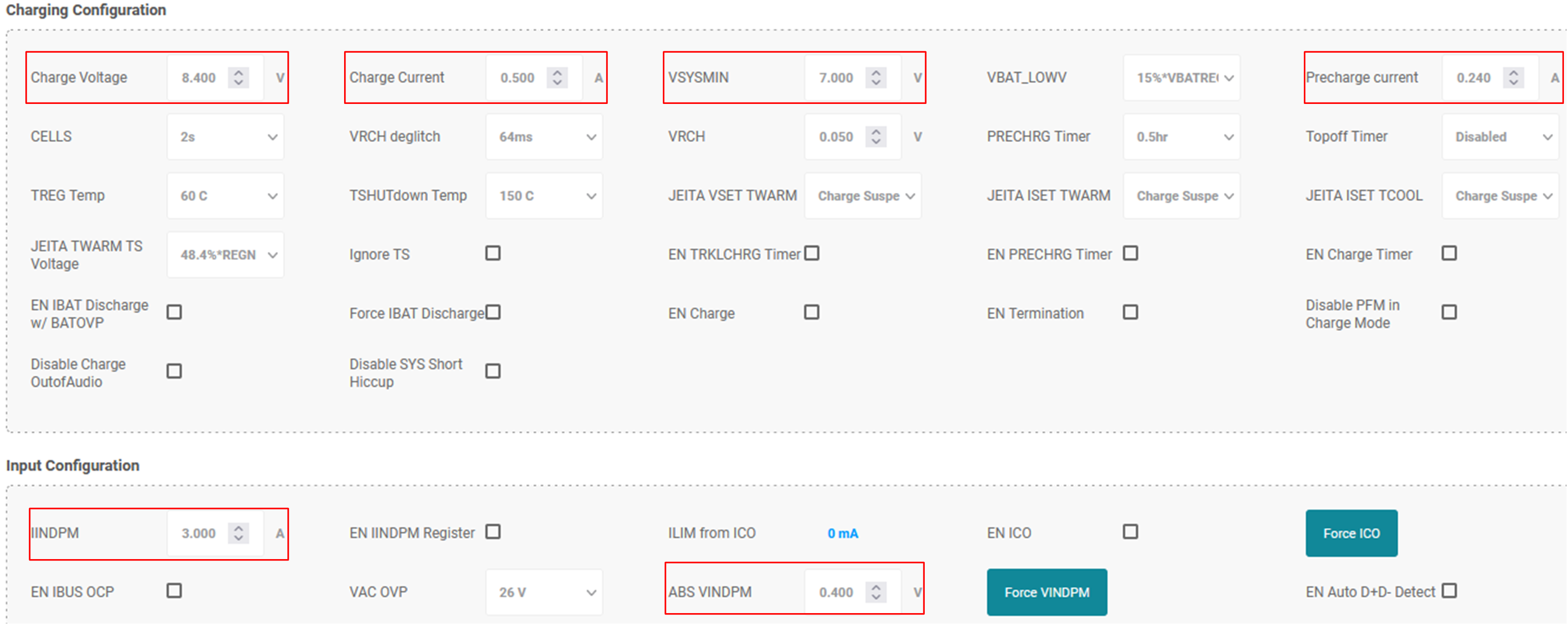

     圖 2-7 充電器配置
